XCP-ng の管理ツール Xen Orchestra を、公式のアプライアンス（XOA）としてホスト上に展開し、3 台のホストをプール（クラスタ）にまとめる手順です。あわせて、ストレージ・ライブ マイグレーション用の NIC のボンド（冗長化）、iSCSI 用の IP アドレス、マルチパスを設定します。
この記事の前提
参照した公式ドキュメント
- Installation（Xen Orchestra Documentation）
- Networking（XCP-ng Documentation）
- Multipathing（XCP-ng Documentation）
構成
| 項目 | 内容 |
|---|---|
| ホスト | doc-xcp1（192.168.1.131、プールのマスター）、doc-xcp2（.132）、doc-xcp3（.133）。インストール手順でインストール済み |
| XOA | 192.168.1.134（doc-xcp1 のローカル SR に展開） |
| プール | doc-pool |
| ネットワーク | 下の表のとおり |
| NIC | ネットワーク名 | 用途 | IP アドレス（doc-xcp1 の例） |
|---|---|---|---|
| eth0 | Management | 管理・仮想マシンの通信 | 192.168.1.131 |
| eth1 | iSCSI-A | iSCSI の経路 A | 10.20.81.131 |
| eth2 | iSCSI-B | iSCSI の経路 B | 10.20.82.131 |
| eth3＋eth4（bond0） | Storage-Migration | XOSTOR（HCI）とライブ マイグレーション。active-backup のボンドで冗長化 | 10.20.83.131 |
XOA の展開
XOA は、Xen Orchestra を動かす仮想マシン（アプライアンス）です。ホストの 1 台に SSH でログインし、公式の展開スクリプトを実行します。ホストからインターネット（xoa.io）に接続できる必要があります。
(1) doc-xcp1 に root でログインし、次のコマンドを実行します。
bash -c "$(wget -qO- https://xoa.io/deploy)"(2) 質問に答えます。XOA の IP アドレスを固定にする場合は、IP アドレス・ネットマスク・ゲートウェイ・DNS を入力します。
| 質問 | 説明 | 入力した値 |
|---|---|---|
| IP address? [dhcp] | XOA の IP アドレス。空のまま [Enter] で DHCP | 192.168.1.134 |
| Netmask? [255.255.255.0] | ネットマスク | 空のまま（255.255.255.0） |
| Gateway? | ゲートウェイ | 192.168.1.1 |
| dns? [8.8.8.8] | DNS サーバー | 空のまま（8.8.8.8） |
| Custom NTP servers | NTP サーバー（空なら既定） | 空のまま |
| xoa SSH account: Password? | XOA の仮想マシンに SSH でログインするアカウント（xoa）のパスワード。空なら無効 | 任意のパスワード |
(3) XOA の仮想マシンのイメージ（約 1.9 GB）がダウンロード・インポートされ、起動します。「Your XOA is ready at https://192.168.1.134/」と表示されたら完了です。この環境では約 5 分 30 秒かかりました。
🟢 Your XOA is ready at https://192.168.1.134/
Default UI credentials: [email protected]/adminXen Orchestra へのログインとホストの登録

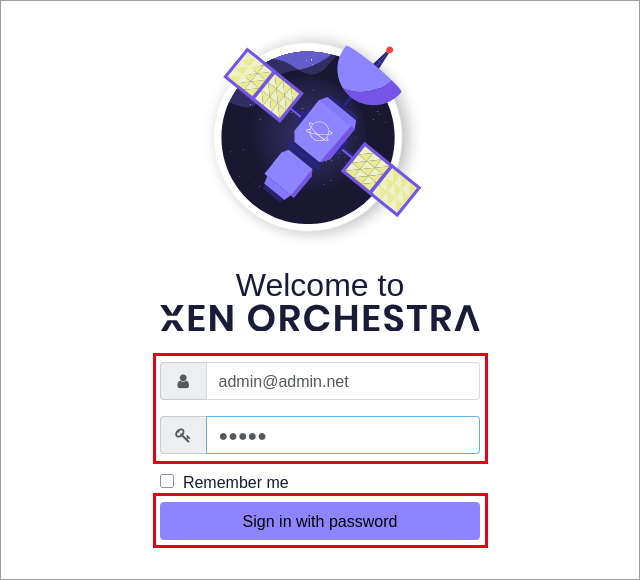

(1) ブラウザーで https://192.168.1.134/ を開きます（自己署名の証明書の警告が出るので、例外として許可します）。既定のアカウント（[email protected]／admin）でサインインします。
既定のパスワードは、画面左下のユーザーのアイコン（プロフィール）から変更してください。画面上部の「You are not registered」は XOA の登録（無償のアカウント）の案内です。登録しなくても、この記事の操作はできます（XOA 自体の更新には登録が必要です）。

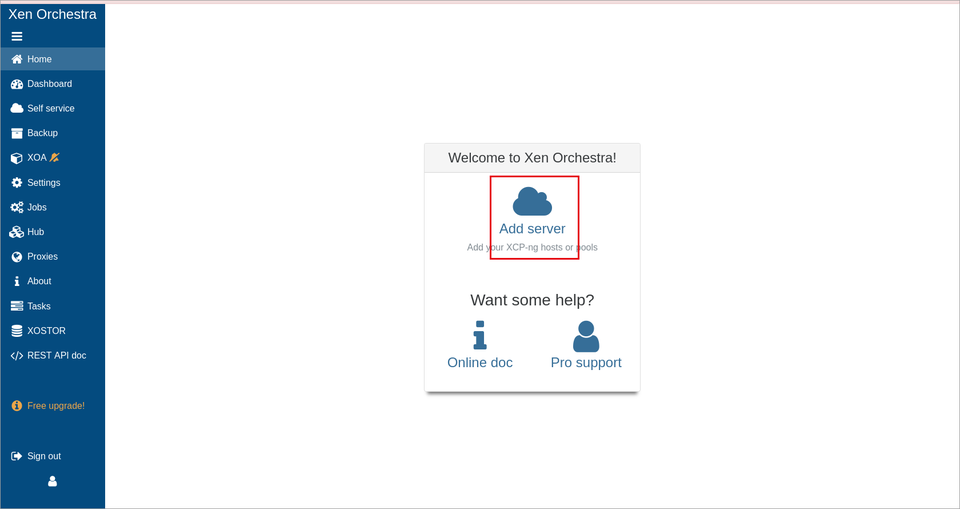

(2) 初回は [Add server] と表示されます。クリックすると [Settings] → [Servers] の画面が開きます。

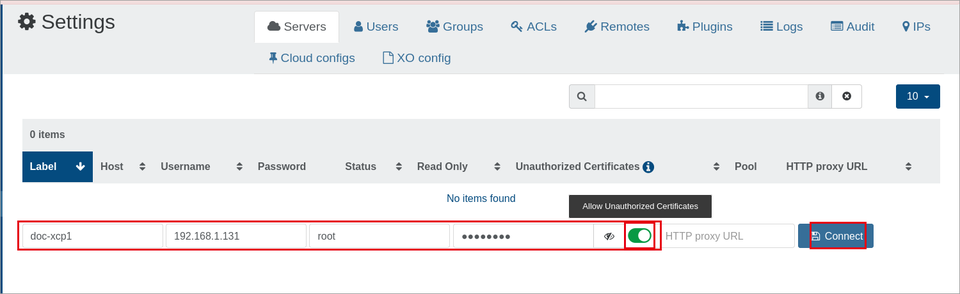

(3) ホストの情報を入力して [Connect] をクリックします。ホストの証明書は自己署名なので、[Unauthorized Certificates] をオンにします。
| 項目 | 説明 | 設定値 |
|---|---|---|
| Label | XO 上の表示名 | doc-xcp1 |
| Host | ホストの IP アドレス | 192.168.1.131 |
| Username／Password | ホストの root のアカウント | root／（インストール時のパスワード） |
| Unauthorized Certificates | 自己署名の証明書を許可する | オン |

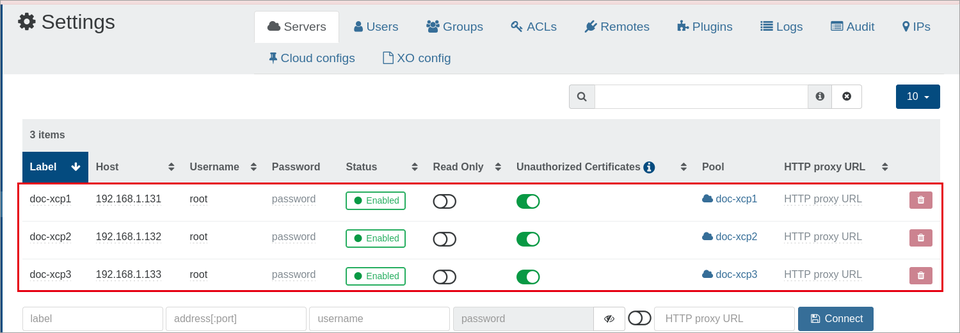

(4) 同じように doc-xcp2・doc-xcp3 も登録します。[Status] が [Enabled] になれば接続できています。この時点では、ホストごとに別のプール（ホスト名と同じ名前）になっています。
プールの作成
XCP-ng では、ホストは必ずどれかのプールに属します。doc-xcp1 のプールに、doc-xcp2・doc-xcp3 を参加させて 1 つのプールにします。プールのホストは、同じバージョンの XCP-ng にそろえます（CPU もできるだけ同じ世代にそろえるのが基本です）。

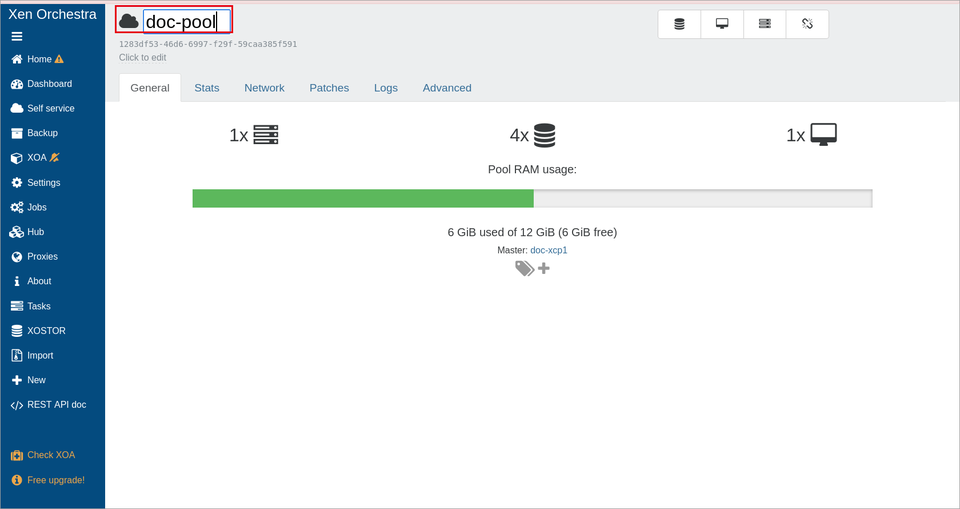

(1) [Settings] → [Servers] の [Pool] 列の doc-xcp1 をクリックしてプールの画面を開きます。プール名の部分をクリックすると編集できるので、「doc-pool」に変更して [Enter] キーを押します。

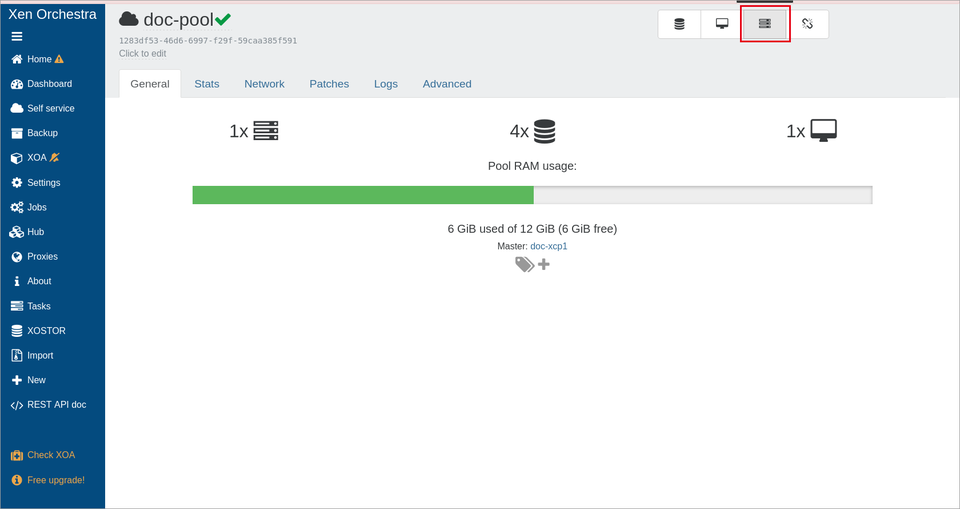

(2) 右上のアイコンのうち [Add hosts] をクリックします。

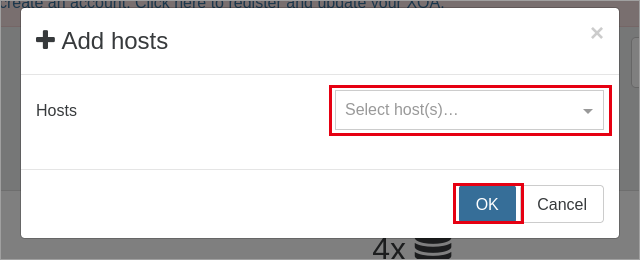

(3) [Hosts] で参加させるホスト（doc-xcp3）を選んで [OK] をクリックします。ホストの XAPI が再起動し、プールに参加します。
この検証環境の XO では、[Hosts] の選択欄で 1 台しか選べなかったため、1 台ずつ追加しました。doc-xcp2 は、ホストの CLI（公式ドキュメントの手順）で参加させました。参加させるホストで実行します。

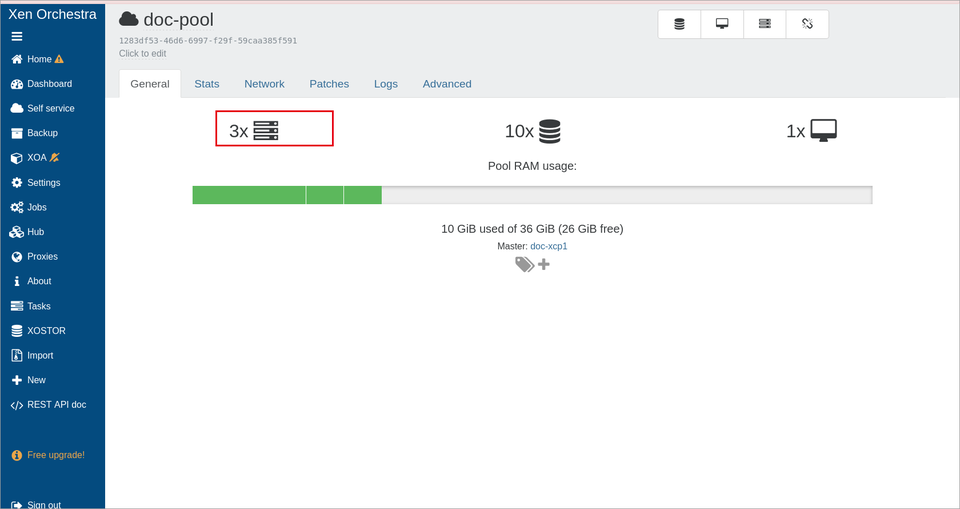

xe pool-join master-address=192.168.1.131 master-username=root master-password=<パスワード>(4) プールの [General] タブで、ホストが 3 台になったことを確認します。
ネットワークの設定

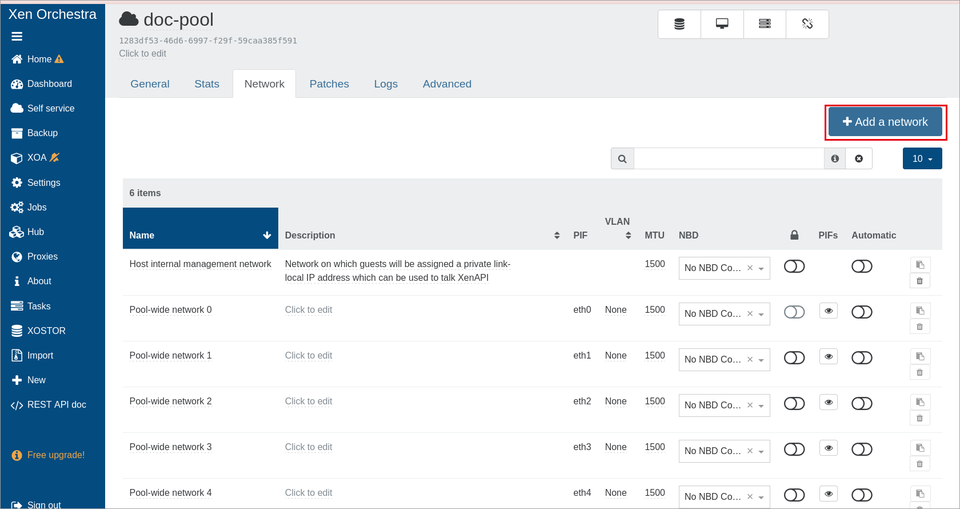

(1) プールの [Network] タブを開くと、各 NIC のネットワーク（Pool-wide network 0〜4）が表示されます。名前は [Name] をクリックして変更できます。ここでは CLI で、eth0〜eth2 のネットワークに用途の名前を付けました。
for d in 0:Management 1:iSCSI-A 2:iSCSI-B; do
N=$(xe pif-list device=eth${d%%:*} host-name-label=doc-xcp1 params=network-uuid --minimal)
xe network-param-set uuid=$N name-label=${d#*:}
done

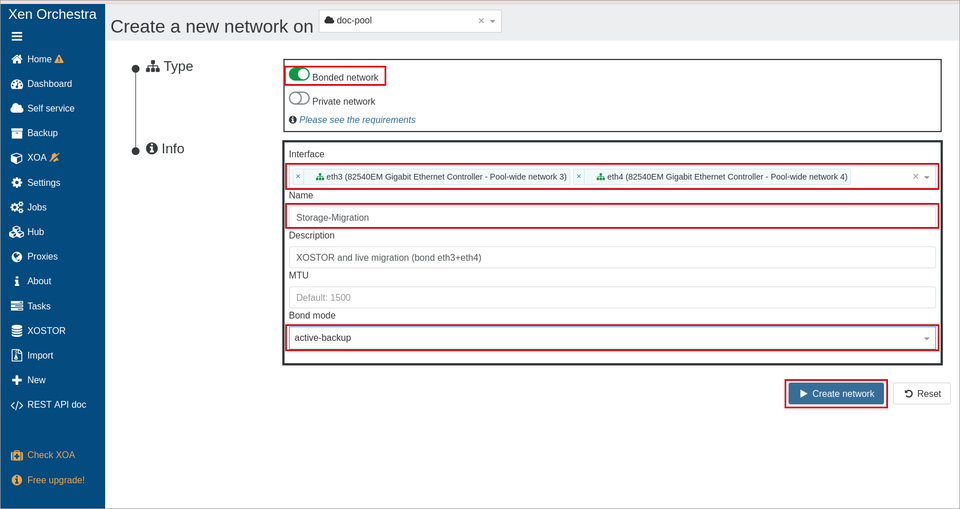

(2) [Add a network] をクリックし、eth3 と eth4 をまとめたボンドのネットワークを作ります。プールのすべてのホストに、同じボンド（bond0）が作られます。
| 項目 | 説明 | 設定値 |
|---|---|---|
| Bonded network | ボンドにする | オン |
| Interface | ボンドにする NIC（マスターのホストの NIC を選ぶ） | eth3、eth4 |
| Name | ネットワーク名 | Storage-Migration |
| Description | 説明 | XOSTOR and live migration (bond eth3+eth4) |
| MTU | 空なら 1500 | 空 |
| Bond mode | ボンドの方式 | active-backup |
| Bond mode | 動作 |
|---|---|
| balance-slb | 仮想マシンの通信を NIC に振り分けます（既定）。スイッチの設定は不要 |
| active-backup | 1 本だけを使い、故障時にもう 1 本に切り替えます。スイッチの設定は不要 |
| lacp | LACP（802.3ad）。スイッチ側にも LACP の設定が必要 |

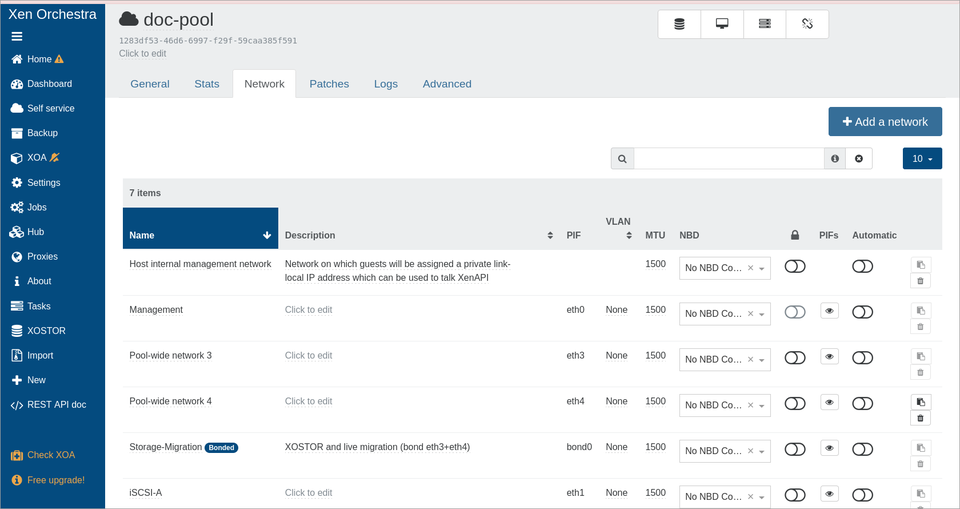

(3) 作成すると、ネットワークの一覧に Storage-Migration（PIF：bond0）が追加されます。
(4) 各ホストの bond0（ストレージ・移行）と eth1・eth2（iSCSI）に IP アドレスを設定します。XO ではホストの [Network] タブの各 PIF の [IP configuration] から設定できます。ここではホスト 3 台分を CLI でまとめて設定しました（doc-xcp1 の例）。
H=$(xe host-list name-label=doc-xcp1 --minimal)
for d in bond0:83:Storage eth1:81:iSCSI-A eth2:82:iSCSI-B; do
dev=${d%%:*}; r=${d#*:}; net=${r%%:*}; pur=${r#*:}
P=$(xe pif-list host-uuid=$H device=$dev --minimal)
xe pif-reconfigure-ip uuid=$P mode=static IP=10.20.$net.131 netmask=255.255.255.0
xe pif-param-set uuid=$P disallow-unplug=true other-config:management_purpose=$pur
done管理用ではない NIC に IP アドレスを付けた場合は、
disallow-unplug=trueにして、ストレージの接続中に NIC が切り離されないようにします（management_purposeは用途のメモです）。
マルチパスとマイグレーション用ネットワーク

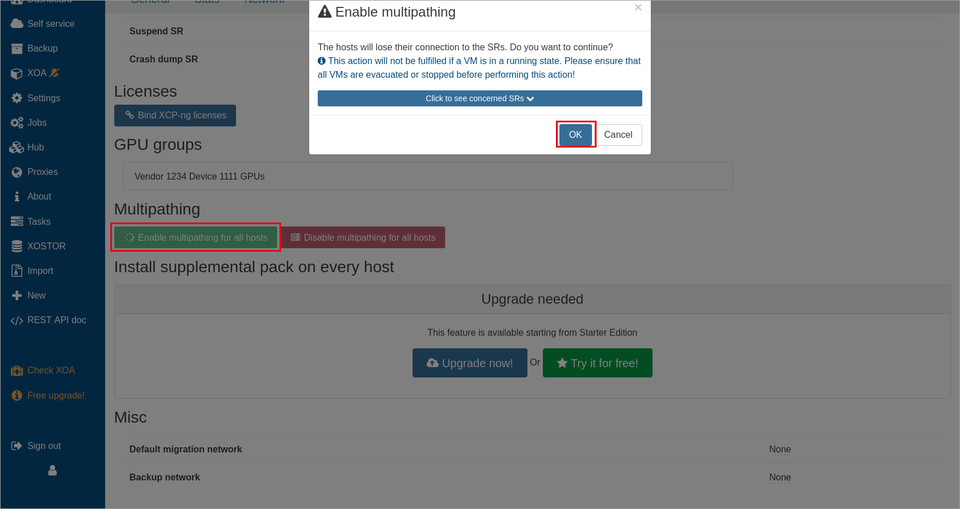

(1) プールの [Advanced] タブの [Multipathing] で [Enable multipathing for all hosts] をクリックし、確認画面で [OK] をクリックします。
実行中の仮想マシンがあるホストでは、マルチパスを有効にできません。この検証では、XOA が動いている doc-xcp1 だけ有効にならなかったので、doc-xcp1 で次のコマンドを実行しました（共有ストレージをまだ接続していない状態なので、ホストを無効にして設定を変えるだけで済みます）。
H=$(xe host-list name-label=doc-xcp1 --minimal)
xe host-disable uuid=$H
xe host-param-set uuid=$H multipathing=true

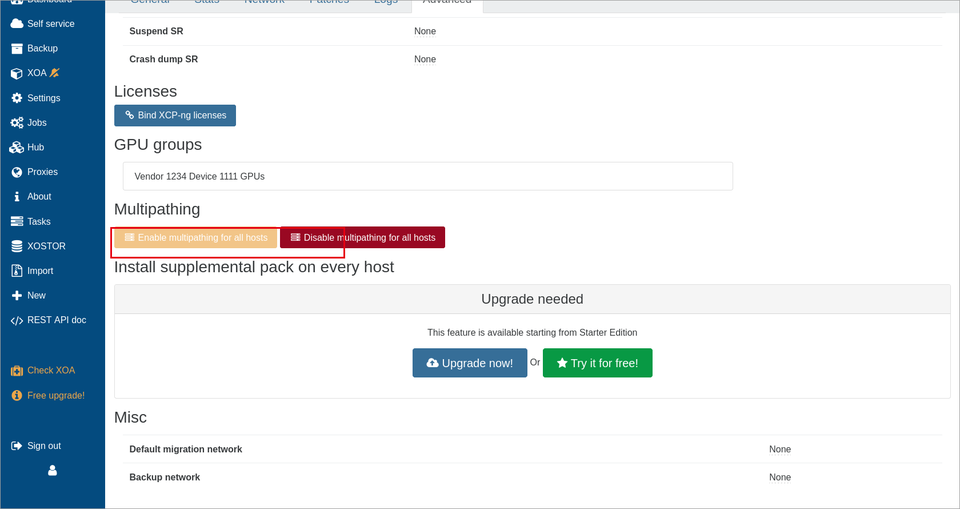

xe host-enable uuid=$H(2) すべてのホストで有効になると、[Enable multipathing for all hosts] は押せない状態になります。

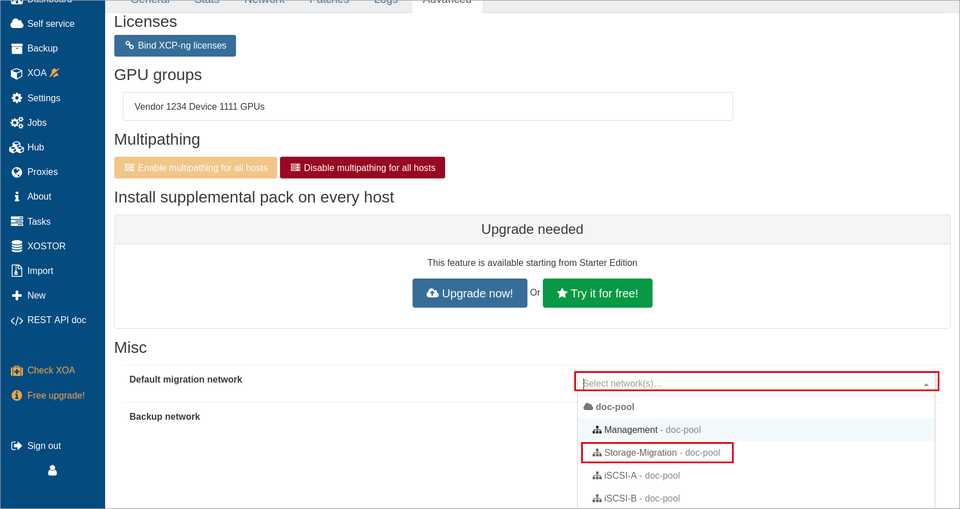

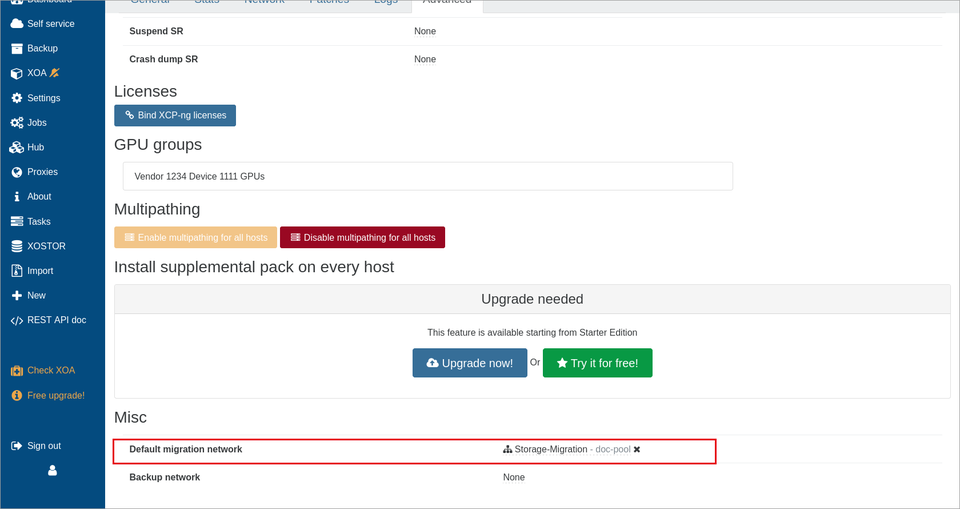

(3) 同じ画面の [Misc] → [Default migration network] をクリックし、[Storage-Migration] を選びます。ライブ マイグレーションの通信が、管理用のネットワークではなくボンドのネットワークを通るようになります。
