VME Manager で、グループ・クラウドを作り、3 台の HVM ホストで HVM クラスタを作成する手順です。クラスタを作ると、Manager が SSH で各ホストに入り、KVM・libvirt・Corosync などを構成します。
この記事の前提
- HVM OS のインストールと VME Manager の展開が終わっていること
- 参照: HPE Morpheus VM Essentials Software Documentation v9.1.0（Creating an HVM Cluster）
| 用語 | 説明 |
|---|---|
| グループ | クラウドやクラスタをまとめる単位（アクセス権の範囲） |
| クラウド | インフラの接続先。HVM は「Private Cloud」に属する |
| クラスタ | HVM ホストの集まり。ストレージ・ネットワーク・HA はクラスタ単位で設定する |
グループの作成

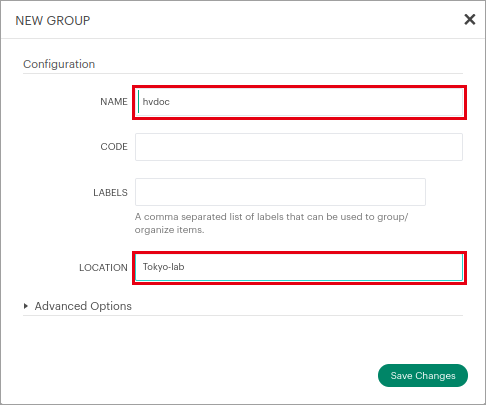

(1) [Infrastructure] → [Groups] で [+ Create] をクリックし、名前を入力して [Save Changes] をクリックします。
クラウドの作成

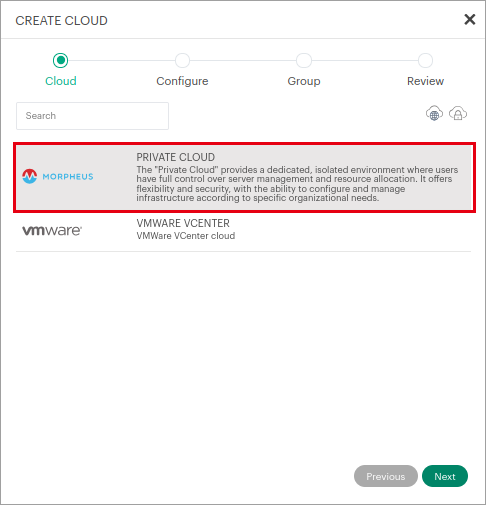

(1) [Infrastructure] → [Clouds] で [+ Add] をクリックし、[PRIVATE CLOUD] を選んで [Next] をクリックします。

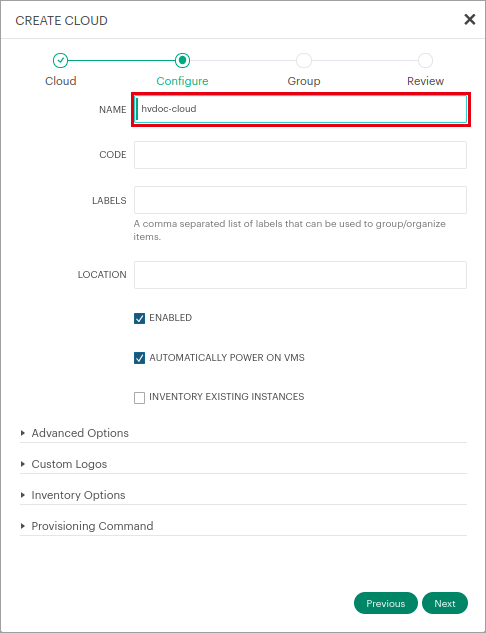

(2) 名前（hvdoc-cloud）を入力して [Next] をクリックします。

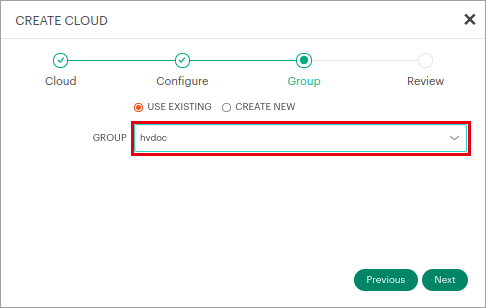

(3) [USE EXISTING] で作成済みのグループ（hvdoc）を選び、[Next] をクリックします。

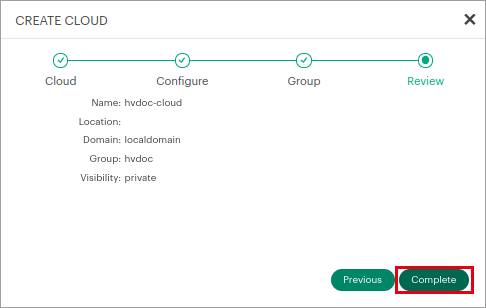

(4) 内容を確認して [Complete] をクリックします。
HVM クラスタの作成

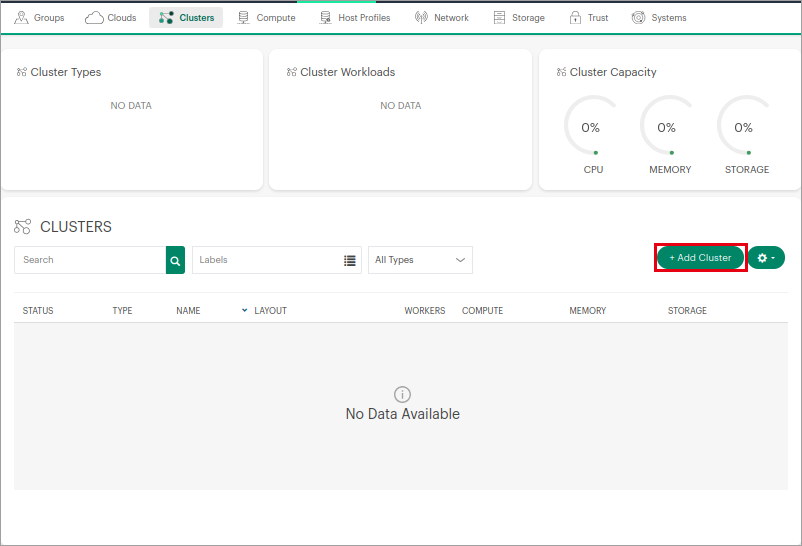

(1) [Infrastructure] → [Clusters] で [+ Add Cluster] をクリックします。

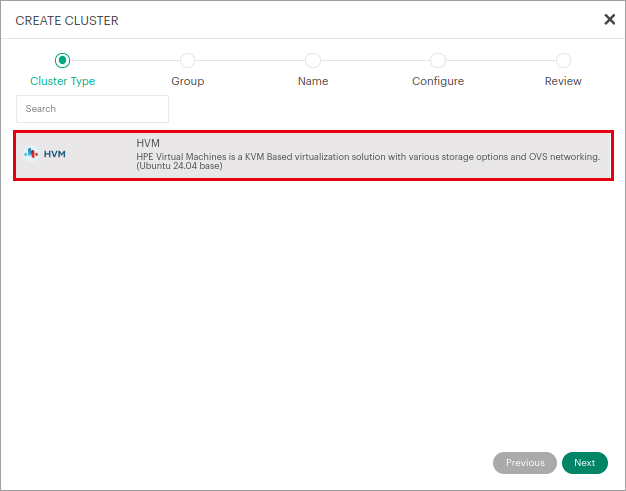

(2) [HVM] を選んで [Next] をクリックします。

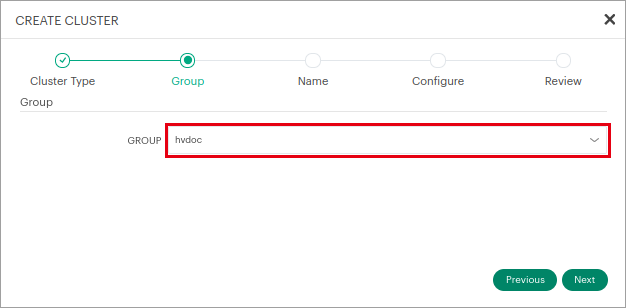

(3) グループ（hvdoc）を選んで [Next] をクリックします。

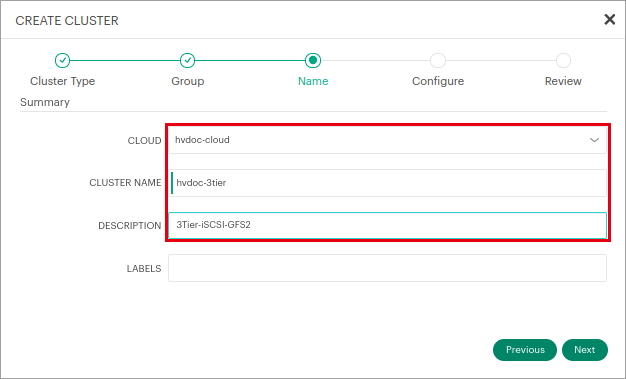

(4) クラウドとクラスタ名を入力して [Next] をクリックします。

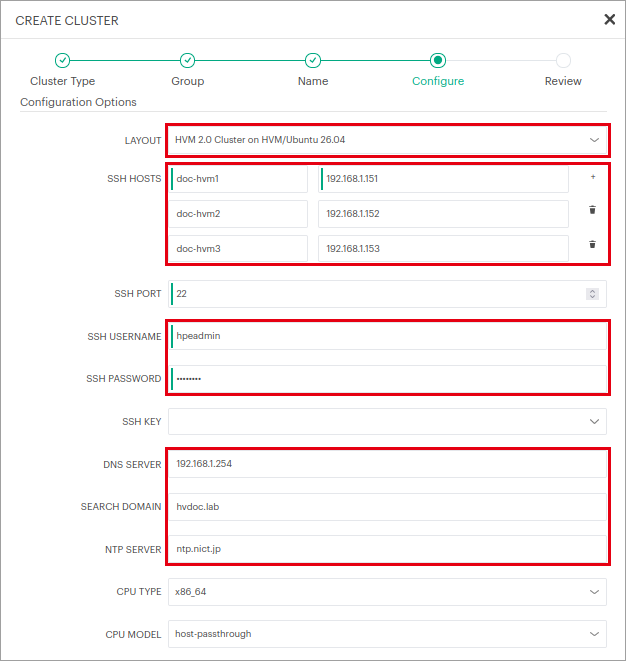

(5) [Configure] で、レイアウトとホストを入力します。
| 項目 | 説明 | 設定値 |
|---|---|---|
| LAYOUT | クラスタの構成。26.04 のホストは HVM 2.0（Linux ブリッジ＋virtSwitch） | HVM 2.0 Cluster on HVM/Ubuntu 26.04 |
| SSH HOSTS | ホスト名と IP アドレス（[+] で行を追加） | doc-hvm1〜3／192.168.1.151〜153 |
| SSH USERNAME／PASSWORD | sudo が使えるホストのユーザー | hpeadmin／インストール時のパスワード |
| DNS SERVER／SEARCH DOMAIN／NTP SERVER | ホストに設定する DNS・NTP | 192.168.1.254／hvdoc.lab／ntp.nict.jp |

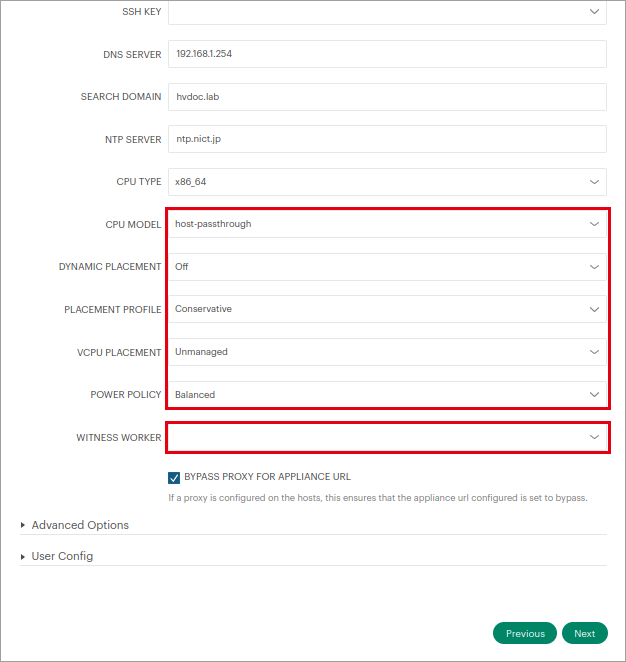

(6) 下へスクロールし、残りの項目を確認して [Next] をクリックします。この検証では既定値のままにしました。
| 項目 | 説明 | 既定値 |
|---|---|---|
| CPU MODEL | 仮想 CPU のモデル | host-passthrough |
| DYNAMIC PLACEMENT | メモリ使用量に応じて VM を自動で再配置する（DRS に相当） | Off |
| PLACEMENT PROFILE | 再配置の強さ | Conservative |
| VCPU PLACEMENT | vCPU のピン留め | Unmanaged |
| WITNESS WORKER | 2 ノードやストレッチ構成で使う Witness（3 ノードでは不要） | 空欄 |

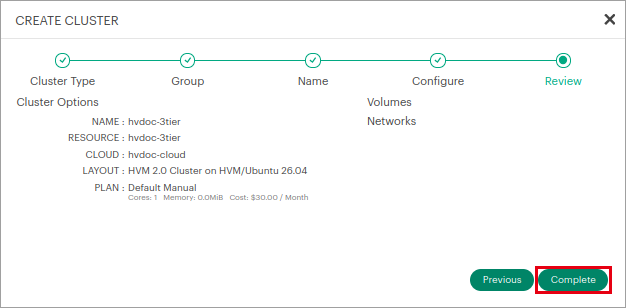

(7) 確認して [Complete] をクリックします。

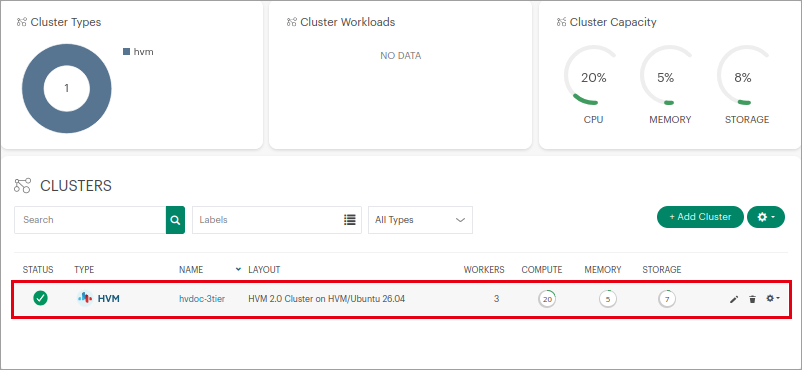

(8) 数分で [STATUS] が緑になり、[WORKERS] が 3 になります。この環境では約 4 分かかりました。

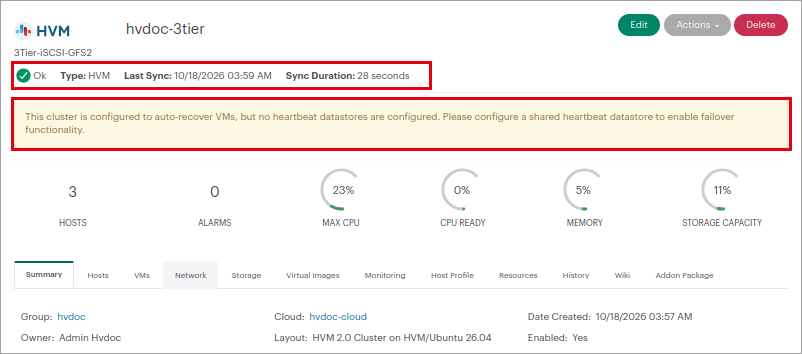

(9) クラスタ名をクリックすると詳細が表示されます。この時点では「ハートビート用のデータストアがない」という警告が出ます。共有データストアを作ってハートビート対象にすると消えます（次の記事）。
