3 台の ESXi ホストに外部の iSCSI ストレージを 2 本の経路で接続し、VMFS の共有データストアを作って、パス選択ポリシーを Round Robin にする手順です。最後に、経路を 1 本切っても仮想マシンが動き続けること、共有データストア上の仮想マシンを vMotion で移せることを確認します。
この記事の前提
参照した公式ドキュメント
- vSphere Storage（vSphere 8.0）- iSCSI と Fibre Channel のストレージの設定、マルチパス
- Broadcom KB 2038869：Considerations for using software iSCSI port binding in ESXi
構成
| 項目 | 内容 |
|---|---|
| iSCSI ターゲット | iqn.2026-10.local.lab:vsphere-lun、LUN 100 GB（Linux の LIO で作成） |
| ターゲットのポータル | 10.20.81.10（経路 A）、10.20.82.10（経路 B） |
| ESXi 側 | ソフトウェア iSCSI アダプター（vmhba64）、VMkernel vmk2（iSCSI-A、10.20.81.x）・vmk3（iSCSI-B、10.20.82.x） |
| データストア | iscsi-ds01（VMFS 6） |
VMkernel アダプターは、ネットワーク設定手順で作りました。
ポートバインドを使うかどうか
ソフトウェア iSCSI で複数の経路を使う方法は、構成によって 2 通りあります。KB 2038869 では次のように説明されています。
| 構成 | ポートバインド |
|---|---|
| すべての iSCSI 用 VMkernel とターゲットのポータルが同じサブネット（同じブロードキャストドメイン） | 使う必要があります。VMkernel ごとにアクティブなアップリンクを 1 本にして、iSCSI アダプターに結び付けます |
| VMkernel やポータルが別々のサブネットにある | 使いません。ESXi はサブネットごとの VMkernel から、それぞれのポータルへ接続します |
この記事の構成は、経路 A と経路 B を別々のサブネットに分けているので、ポートバインドを使いません。
【検証結果】別サブネットの構成でポートバインドを設定したところ、到達できない組み合わせ（10.20.81.x の VMkernel から 10.20.82.10 など）も経路として試され、スキャンが遅くなりました。ポートバインドを外すと、各ホストで 2 つのセッション（10.20.81.x→10.20.81.10、10.20.82.x→10.20.82.10）と 2 つの経路になりました。
ストレージ側の準備（参考）
ターゲットには、3 台のホストのソフトウェア iSCSI アダプターの IQN（iSCSI Name）を登録して、アクセスを許可します。IQN はこの後の手順のアダプターの [Properties] で確認できます。
ソフトウェア iSCSI アダプターの有効化

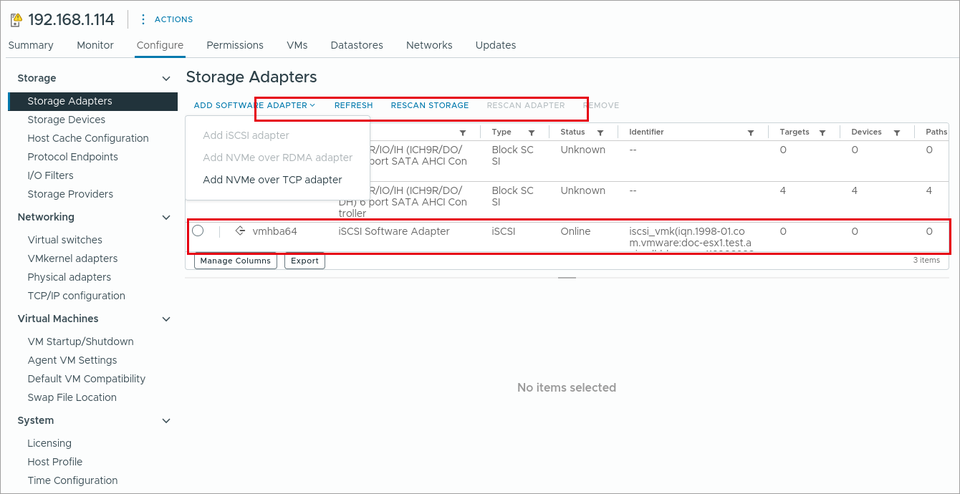

(1) ホスト（192.168.1.114）を選び、[Configure] → [Storage] → [Storage Adapters] を開きます。ソフトウェア iSCSI アダプターがない場合は、[ADD SOFTWARE ADAPTER] → [Add iSCSI adapter] で追加します。ホストに 1 つだけ追加でき、追加済みの場合はメニューがグレーになります。

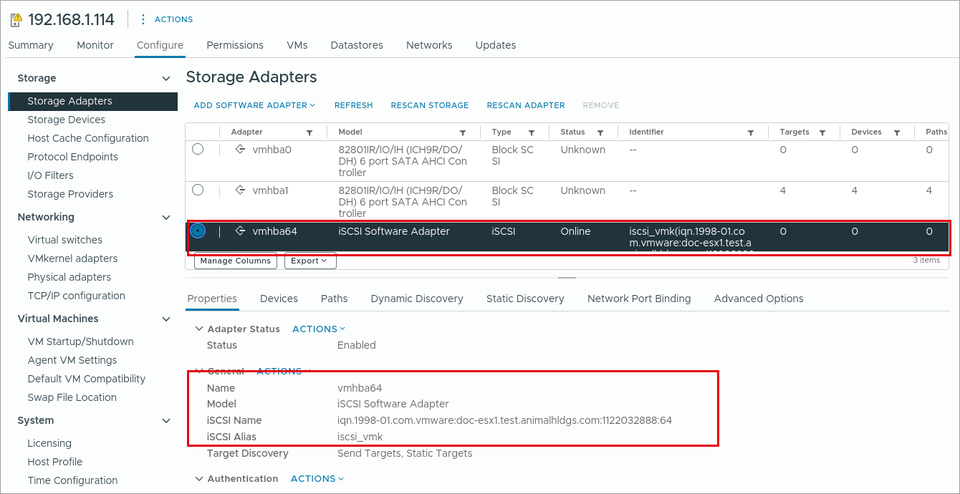

(2) [iSCSI Software Adapter]（vmhba64）を選び、[Properties] で [Status] が [Enabled] であること、[iSCSI Name]（IQN）を確認します。
ターゲットの登録

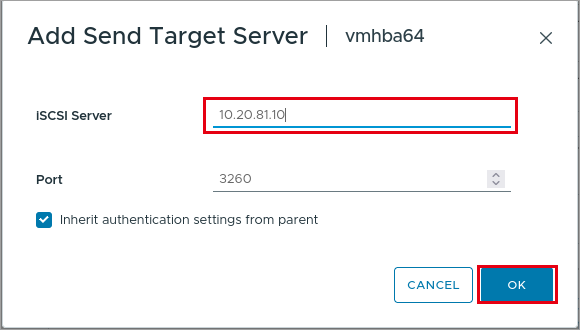

(1) [Dynamic Discovery] タブで [ADD] をクリックし、[iSCSI Server] にポータルの IP アドレス（10.20.81.10）を入力して [OK] をクリックします。ターゲットが公開しているほかのポータル（10.20.82.10）も自動で見つかります。
| 項目 | 説明 | 設定値 |
|---|---|---|
| iSCSI Server | ターゲットのポータルの IP アドレスか FQDN です | 10.20.81.10 |
| Port | iSCSI のポートです | 3260（既定） |
| Inherit authentication settings from parent | アダプターの CHAP 認証の設定を引き継ぎます | オン（既定） |

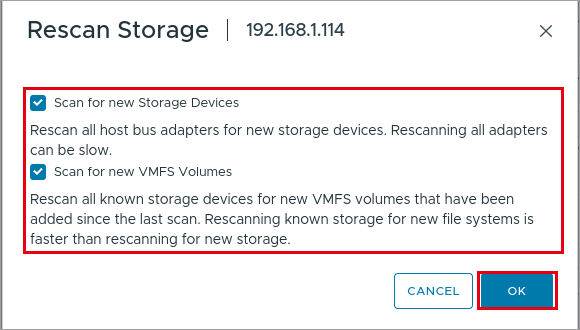

(2) 「Due to recent configuration changes, a rescan of “vmhba64” is recommended.」と表示されます。[RESCAN STORAGE] をクリックし、[Rescan Storage] で [OK] をクリックします。

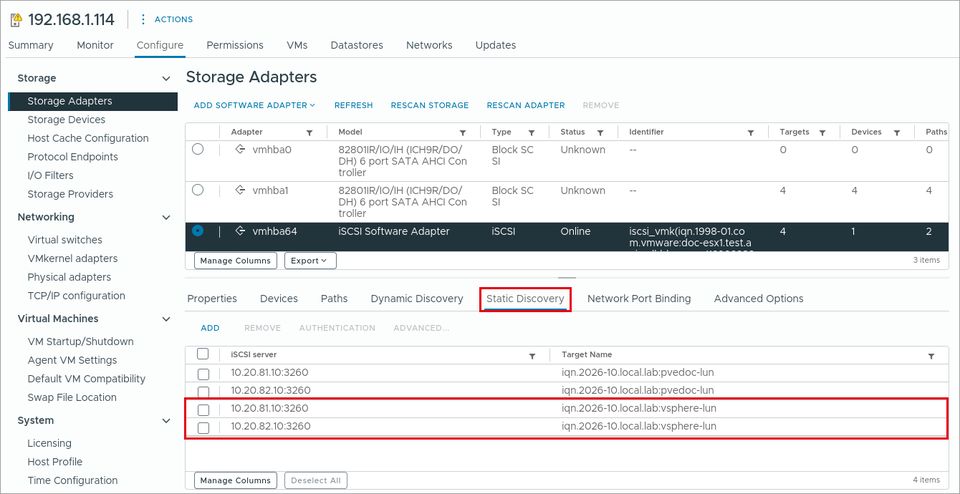

(3) [Static Discovery] タブに、見つかったターゲットとポータルが表示されます。
検証環境の iSCSI サーバーには Proxmox VE 用のターゲット（pvedoc-lun）もあり、同じく表示されています。そのターゲットは ESXi の IQN を許可していないので、LUN は見えません。

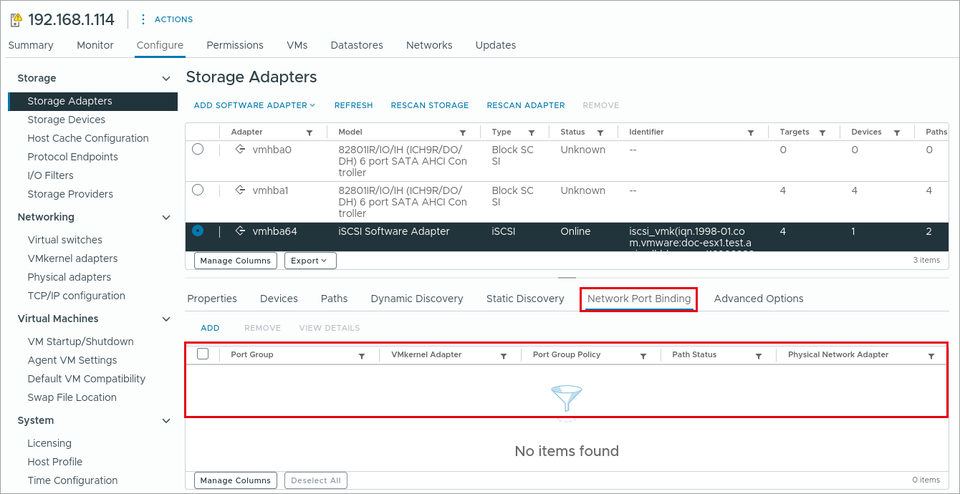

(4) [Network Port Binding] タブは、前提のとおり何も設定しません。

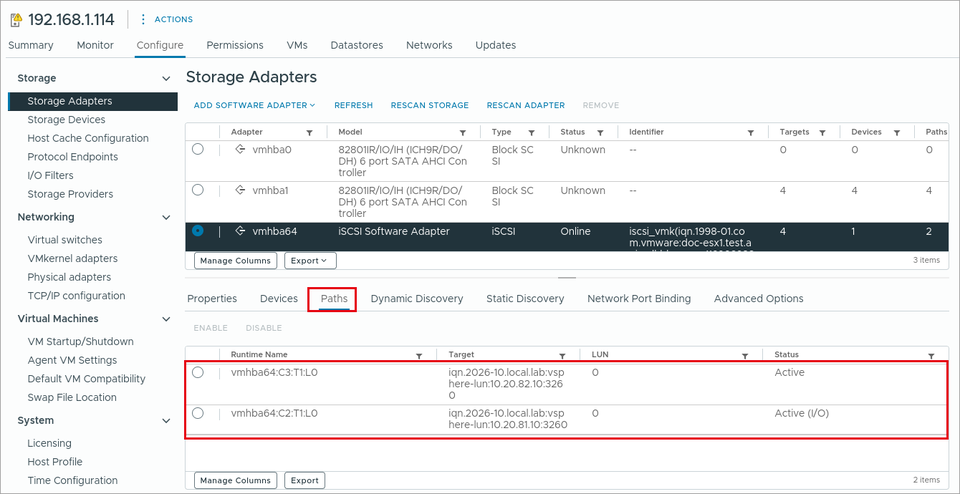

(5) [Paths] タブで、LUN 0 に 2 つの経路（10.20.81.10 と 10.20.82.10）があることを確認します。
(6) ほかの 2 台のホスト（192.168.1.115・116）でも、同じようにターゲットを登録して再スキャンします。
VMFS データストアの作成

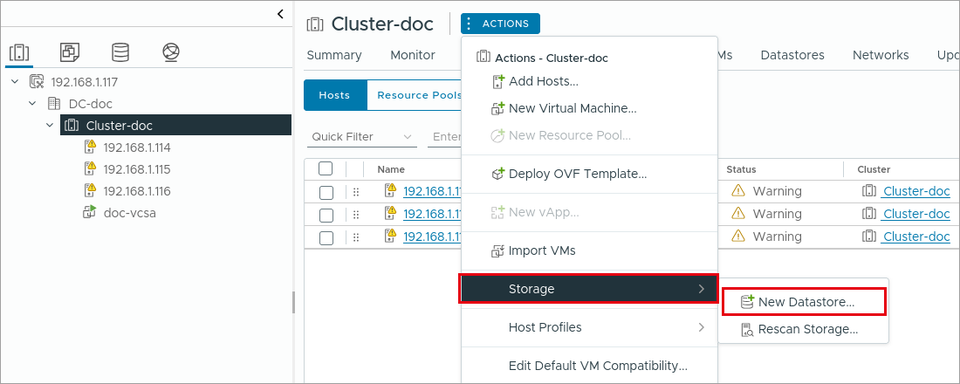

(1) クラスタ（Cluster-doc）を選び、[ACTIONS] → [Storage] → [New Datastore] をクリックします。

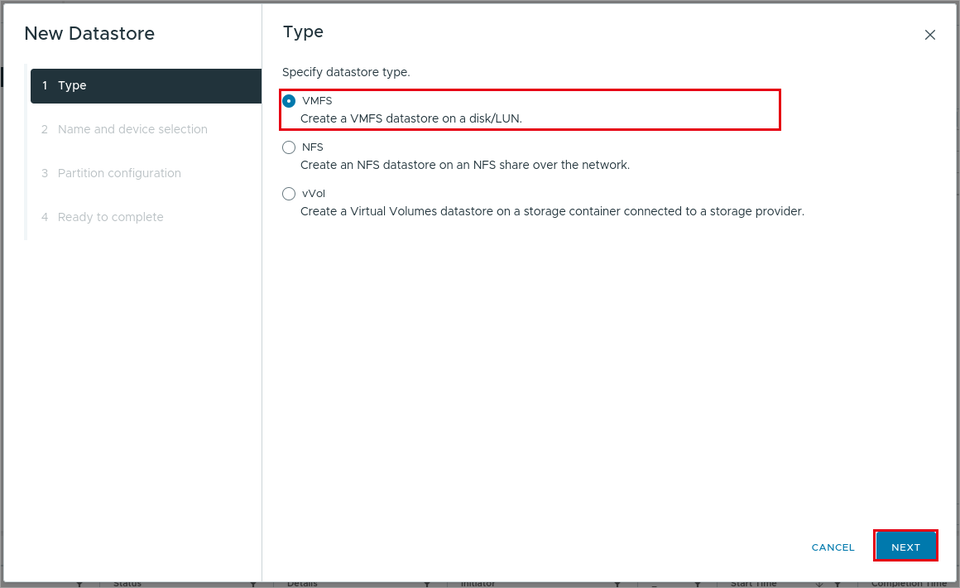

(2) [Type] で [VMFS] を選んで [NEXT] をクリックします。

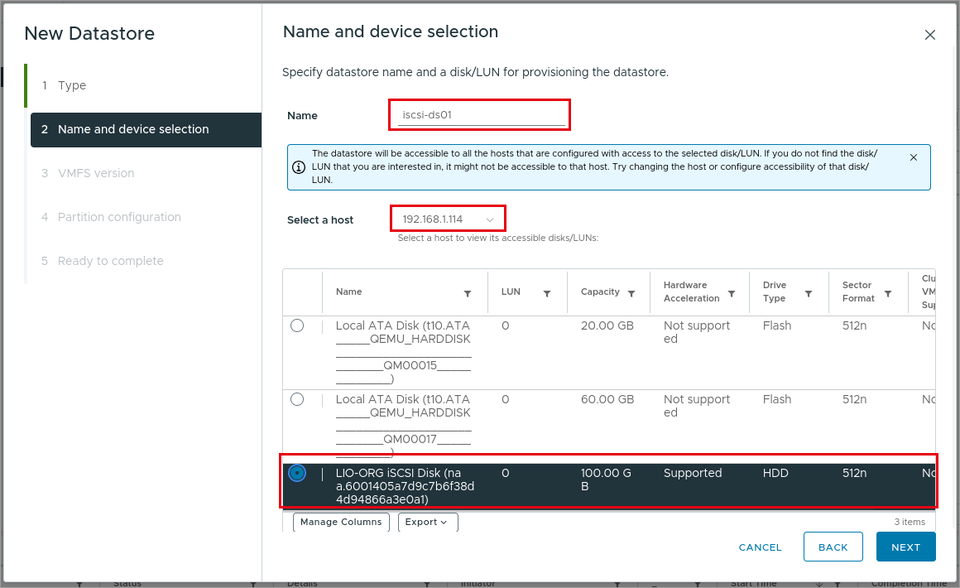

(3) [Name and device selection] で、データストアの名前を入力し、[Select a host] でホストを 1 台選び、iSCSI の LUN（LIO-ORG iSCSI Disk、100 GB）を選んで [NEXT] をクリックします。データストアは、同じ LUN が見えるすべてのホストで使えます。
20 GB と 60 GB のローカルディスクは、HCI 構成（vSAN）で使うので選びません。

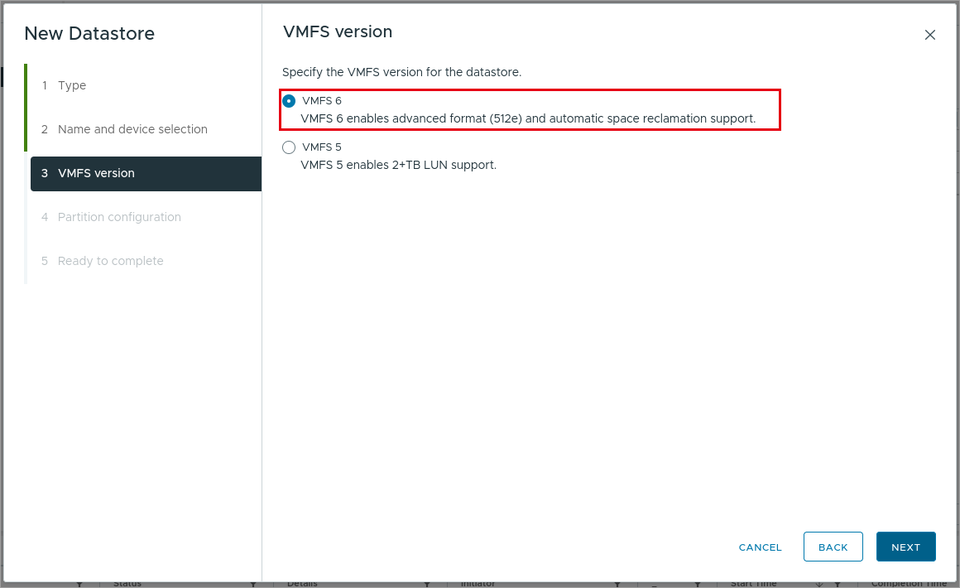

(4) [VMFS version] で [VMFS 6] を選んで [NEXT] をクリックします。

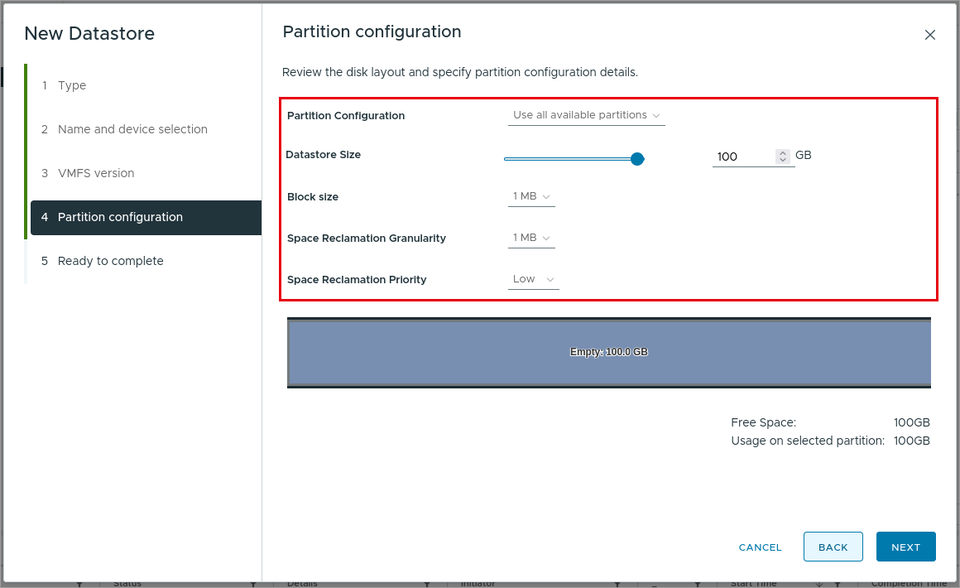

(5) [Partition configuration] で、[Use all available partitions]（ディスク全体）のまま [NEXT] をクリックします。
| 項目 | 説明 | 設定値 |
|---|---|---|
| Partition Configuration | ディスク全体を使うか、一部を使うかです | Use all available partitions |
| Datastore Size | データストアの容量です | 100 GB |
| Block size | VMFS のブロックサイズです | 1 MB |
| Space Reclamation Granularity / Priority | 削除された領域を LUN に返す（UNMAP）単位と優先度です | 1 MB / Low（既定） |

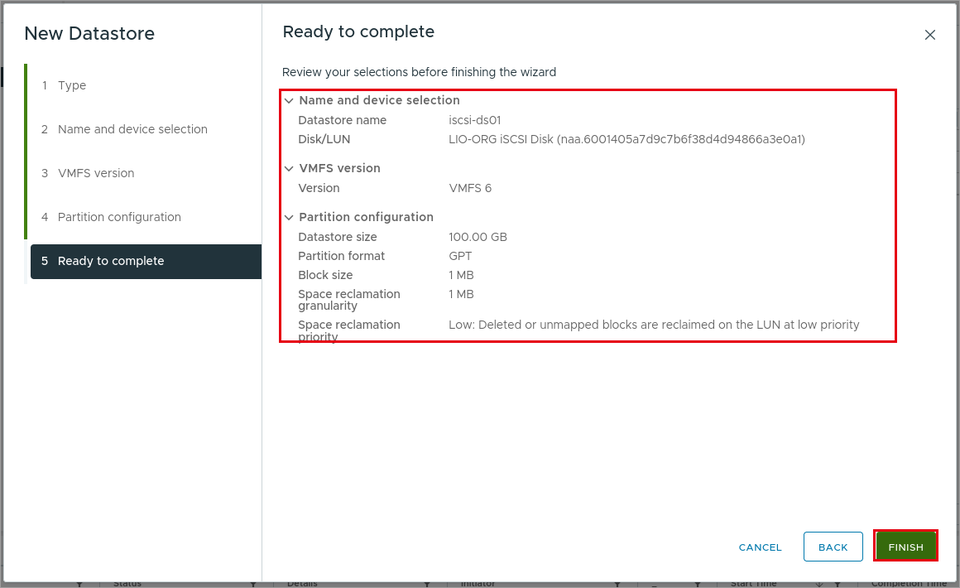

(6) [Ready to complete] で内容を確認して [FINISH] をクリックします。

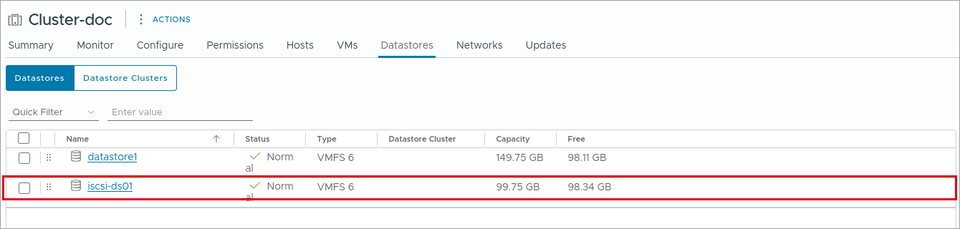

(7) クラスタの [Datastores] タブに iscsi-ds01 が表示されます。3 台のホストすべてにマウントされます。
パス選択ポリシーの変更（Round Robin）
LIO のターゲットは、既定では Most Recently Used（MRU）になり、2 本の経路のうち 1 本だけを使います。Round Robin に変えて、2 本の経路に I/O を振り分けます。
ストレージ装置ごとの推奨のパス選択ポリシーは、装置のベンダーのドキュメントを確認してください。多くのアクティブ／アクティブ型・ALUA 型の装置では Round Robin が推奨されています。

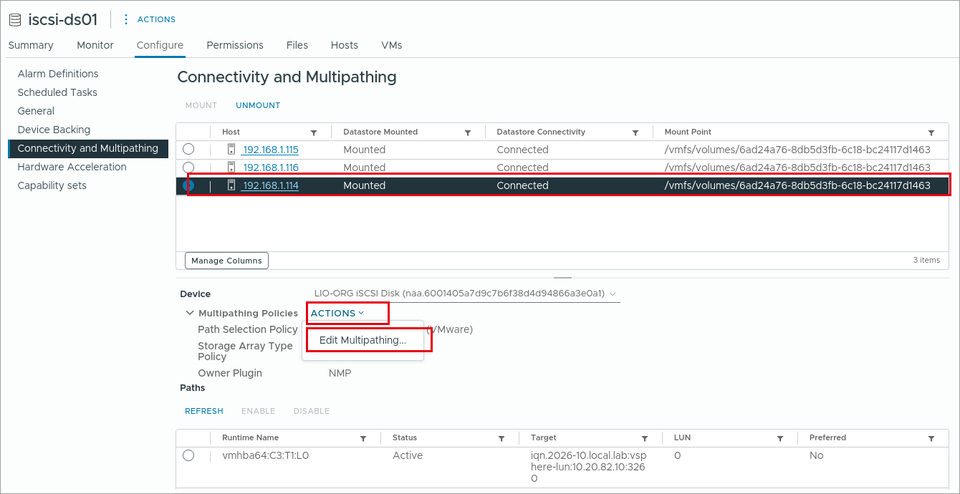

(1) [Storage] のビューでデータストア（iscsi-ds01）を選び、[Configure] → [Connectivity and Multipathing] を開きます。ホストを選び、[Multipathing Policies] の [ACTIONS] → [Edit Multipathing] をクリックします。

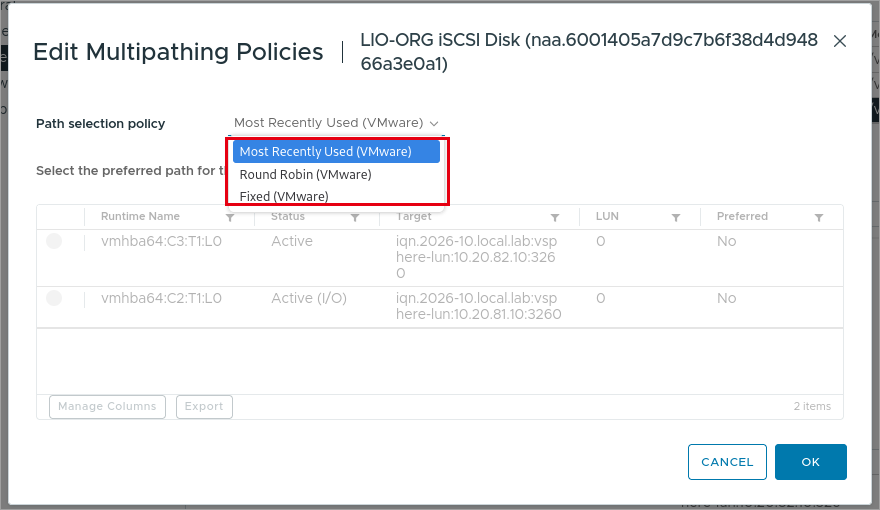

(2) [Path selection policy] の一覧で、パス選択ポリシーを選びます。
| ポリシー | 動作 |
|---|---|
| Most Recently Used (VMware) | 1 本の経路を使い、故障したら別の経路に切り替えます。元の経路が戻っても切り替えません |
| Round Robin (VMware) | 使える経路に順番に I/O を振り分けます |
| Fixed (VMware) | 優先する経路（Preferred）を使い、故障したら別の経路に切り替えます。優先する経路が戻ったら戻します |

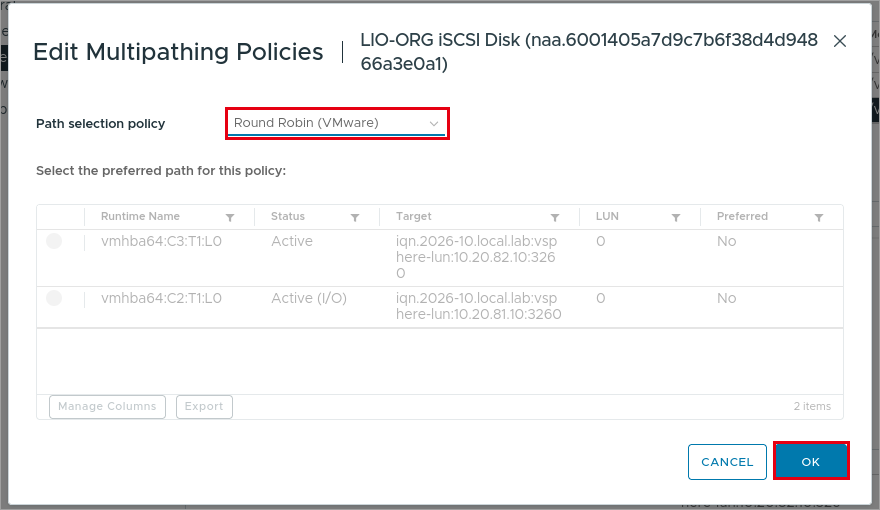

(3) [Round Robin (VMware)] を選んで [OK] をクリックします。

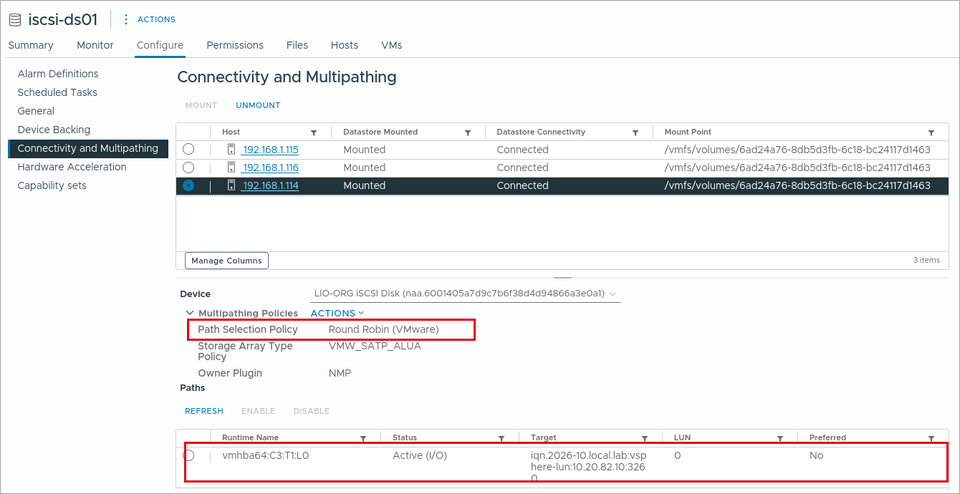

(4) [Path Selection Policy] が [Round Robin (VMware)] になり、2 つの経路が両方とも [Active (I/O)] になったことを確認します。
(5) ほかの 2 台のホストでも同じように変更します。ESXi の SSH で変更する場合は、次のコマンドです（naa. で始まる ID は LUN ごとに異なります）。
esxcli storage nmp device set -d naa.6001405a7d9c7b6f38d4d94866a3e0a1 -P VMW_PSP_RR
esxcli storage nmp device list -d naa.6001405a7d9c7b6f38d4d94866a3e0a1Working Paths に 2 つの経路が表示されれば Round Robin で動いています。
動作の確認
経路の障害
検証のための手順です。本番環境で行う場合は、メンテナンスの時間に行ってください。
(1) 仮想マシン（rocky01）を作り（仮想マシン作成手順）、iscsi-ds01 に置いて 192.168.1.115 で動かします。

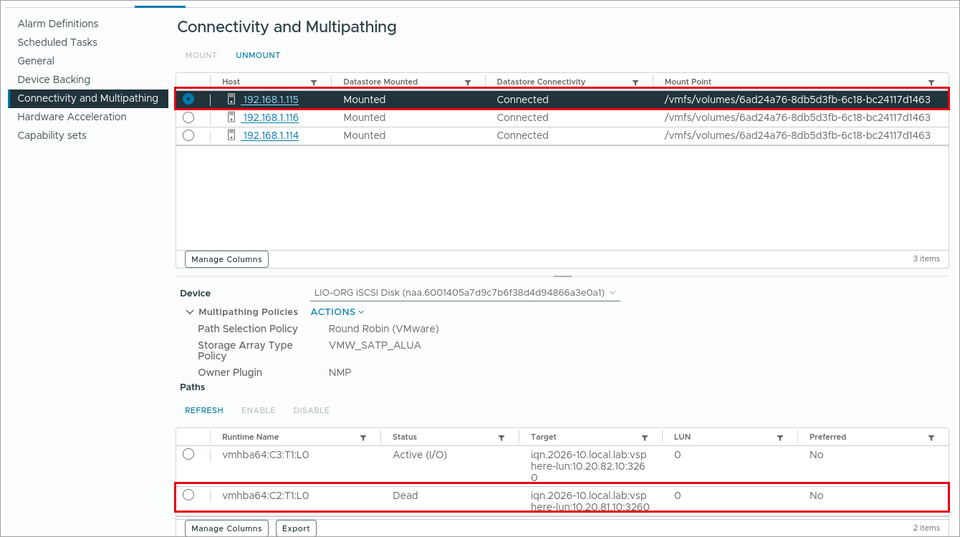

(2) 192.168.1.115 の経路 A の NIC（vmnic1）のケーブルを抜いた状態にします（検証環境では、入れ子の ESXi の仮想 NIC をリンクダウンしました）。約 40 秒後、[Connectivity and Multipathing] で 192.168.1.115 を選ぶと、10.20.81.10 の経路が [Dead]、10.20.82.10 の経路が [Active (I/O)] になっています。
この間も、仮想マシンの中でのディスクへの書き込み（200 MiB）は問題なく行えました。

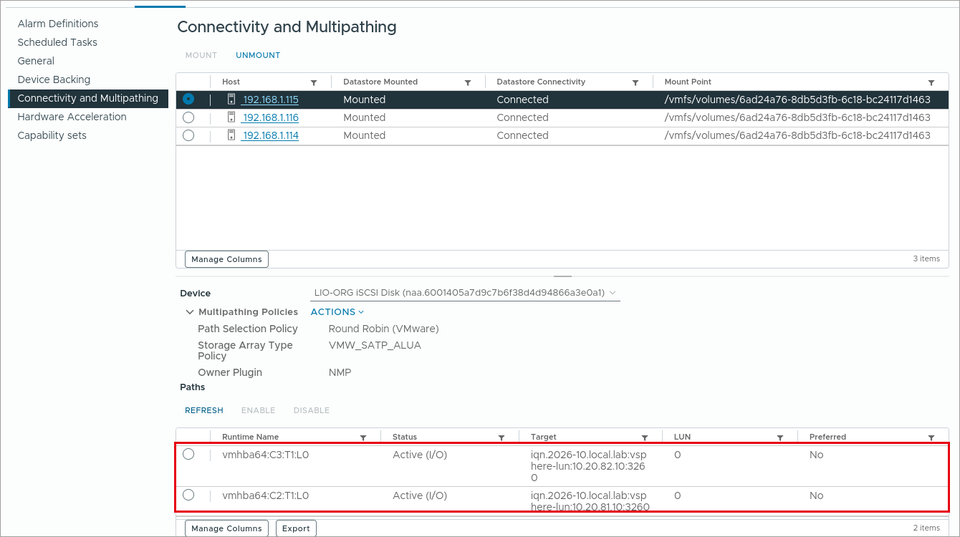

(3) NIC を戻すと、約 1 分で 2 つの経路が両方とも [Active (I/O)] に戻ります。
vMotion
共有データストアにある仮想マシンは、ディスクをコピーせずにほかのホストへ移せます。

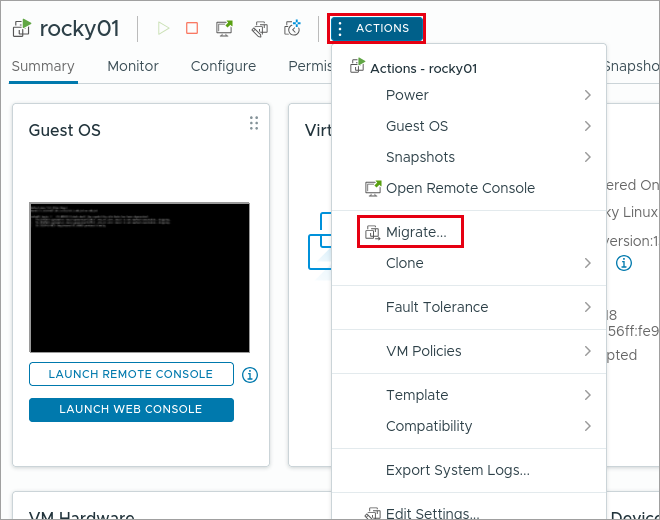

(1) 仮想マシン（rocky01）を選び、[ACTIONS] → [Migrate] をクリックします。

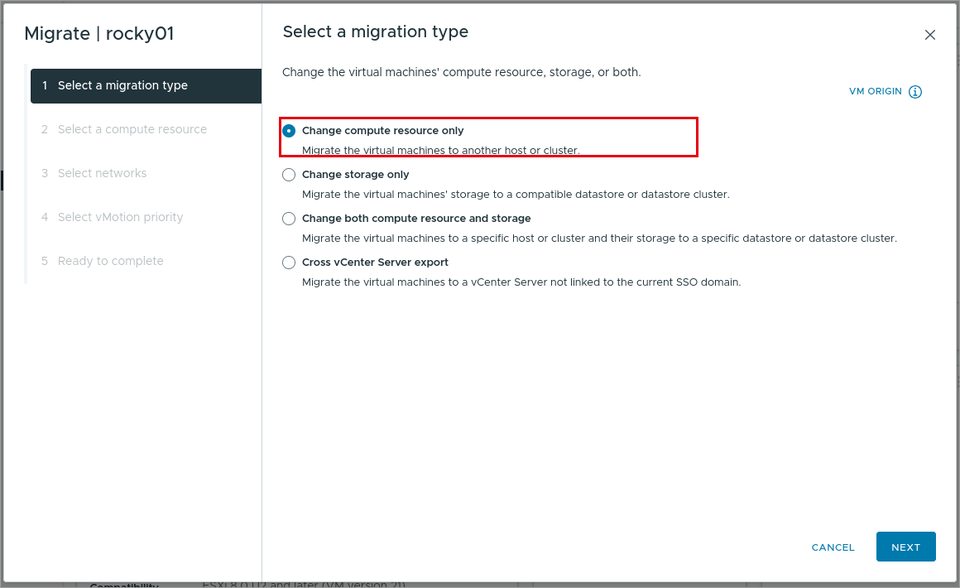

(2) [Select a migration type] で [Change compute resource only] を選んで [NEXT] をクリックします。
| 種類 | 説明 |
|---|---|
| Change compute resource only | 動かすホスト（クラスタ）だけを変えます。ストレージはそのままです（vMotion） |
| Change storage only | ストレージだけを変えます（Storage vMotion） |
| Change both compute resource and storage | ホストとストレージの両方を変えます |
| Cross vCenter Server export | SSO ドメインで連携していない別の vCenter Server へ移します |

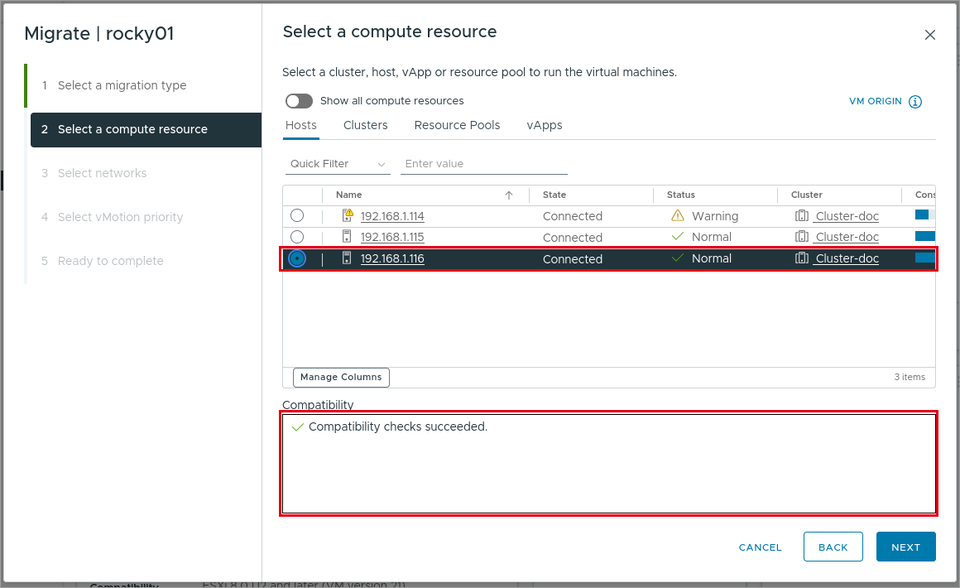

(3) [Select a compute resource] で移動先のホスト（192.168.1.116）を選び、「Compatibility checks succeeded.」を確認して [NEXT] をクリックします。

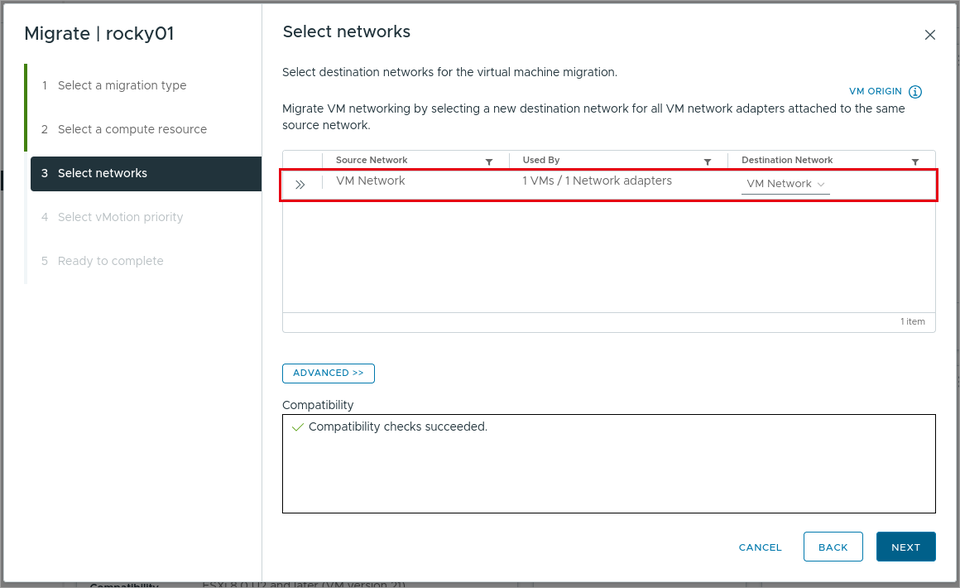

(4) [Select networks] で、移動先のネットワーク（VM Network のまま）を確認して [NEXT] をクリックします。

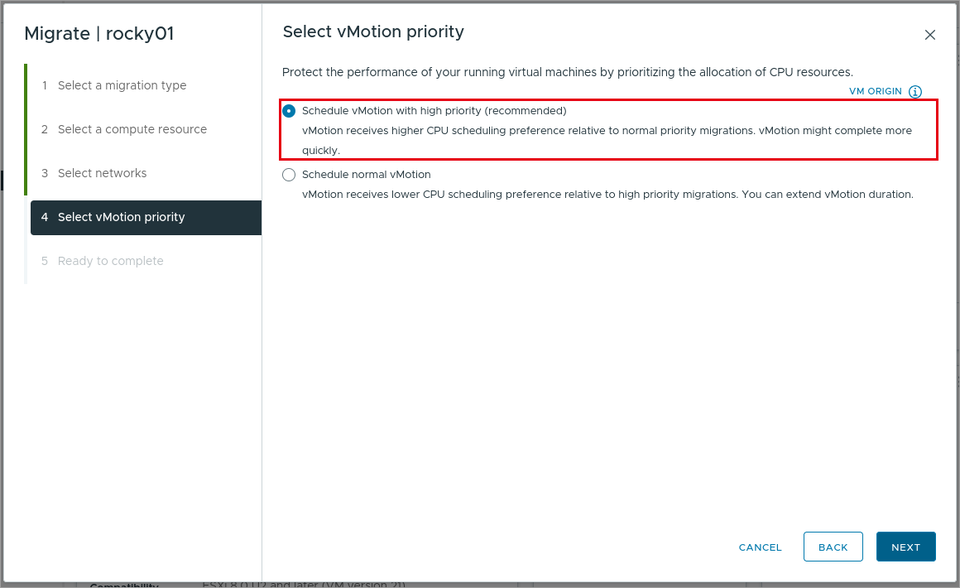

(5) [Select vMotion priority] で [Schedule vMotion with high priority (recommended)] のまま [NEXT] をクリックします。

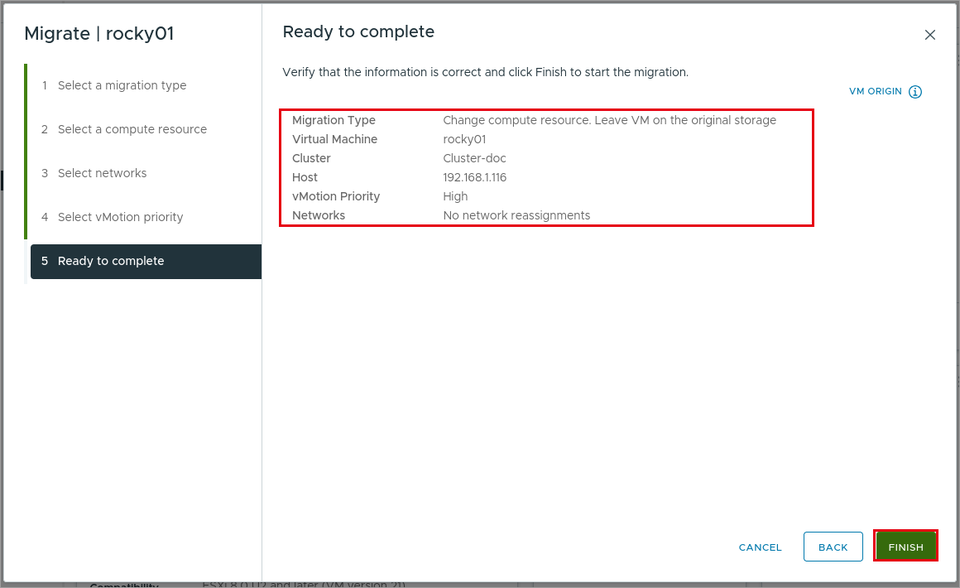

(6) [Ready to complete] で内容を確認して [FINISH] をクリックします。

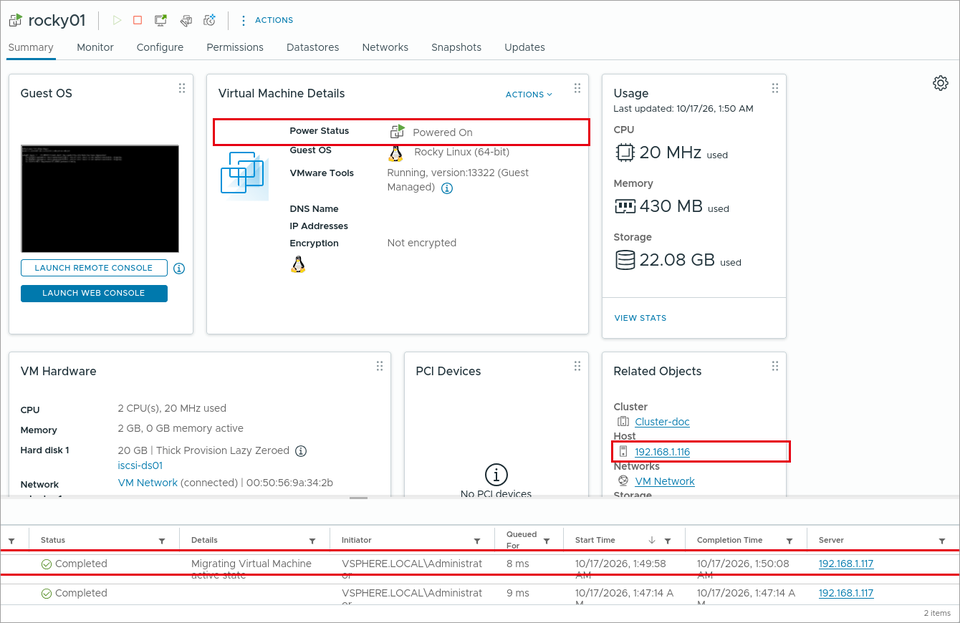

(7) [Recent Tasks] の [Relocate virtual machine] が [Completed] になり、[Related Objects] の [Host] が 192.168.1.116 に変わります。
【検証結果】タスクは約 10 秒で完了しました。vMotion の間、別の PC から仮想マシンへ 0.2 秒ごとに ping を送ったところ、300 回のうち失われたのは 1 回でした。
