OLVM のデータ センターに、外部の iSCSI ストレージを 2 本の経路で接続したデータ ストレージ ドメインを作る手順です。各ホストは 2 本の iSCSI セッションを張り、dm-multipath で 1 本のディスクとして扱います。
この記事の前提
参照した公式ドキュメント
構成
| 項目 | 内容 |
|---|---|
| iSCSI ターゲット | iqn.2026-10.local.lab:olvm-lun（Linux の LIO）、LUN 0：100 GB |
| ターゲットのポータル | 10.20.81.10（経路 A）、10.20.82.10（経路 B）。別のサブネット |
| ホストの NIC | ens19（iscsi-a、10.20.81.x）、ens20（iscsi-b、10.20.82.x）。ネットワークの設定手順で設定済み |
ターゲットには、各ホストの iSCSI イニシエーター名（/etc/iscsi/initiatorname.iscsi の InitiatorName）を登録してアクセスを許可しておきます。
ストレージ ドメインの作成

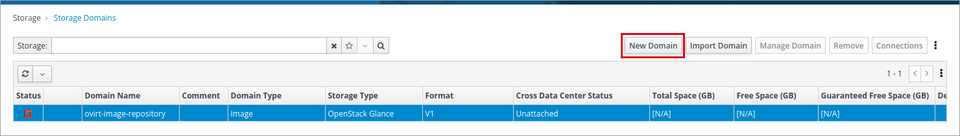

(1) [Storage] → [Storage Domains] を開き、[New Domain] をクリックします。

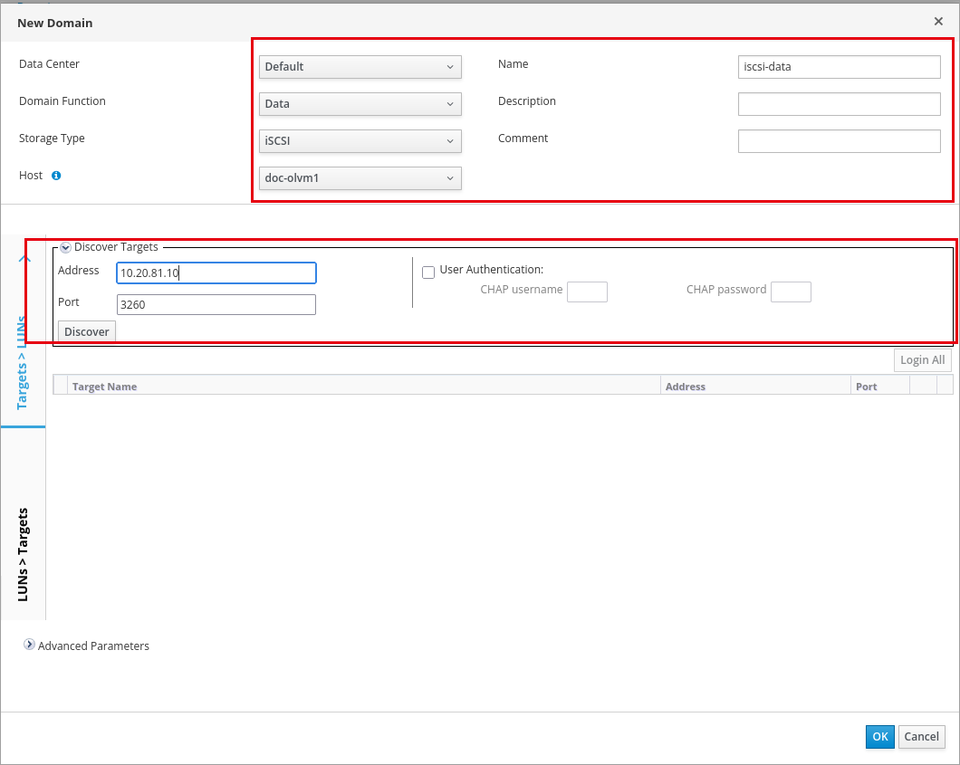

(2) 名前を入力し、[Storage Type] を [iSCSI] にします。[Discover Targets] の [Address] にポータル（10.20.81.10）を入力して [Discover] をクリックします。
| 項目 | 説明 | 設定値 |
|---|---|---|
| Data Center | データ センター | Default |
| Domain Function | 用途（Data＝仮想マシンのディスク） | Data |
| Storage Type | ストレージの種類 | iSCSI |
| Host | ターゲットの検出と LUN の初期化に使うホスト | doc-olvm1 |
| Name | ストレージ ドメイン名 | iscsi-data |

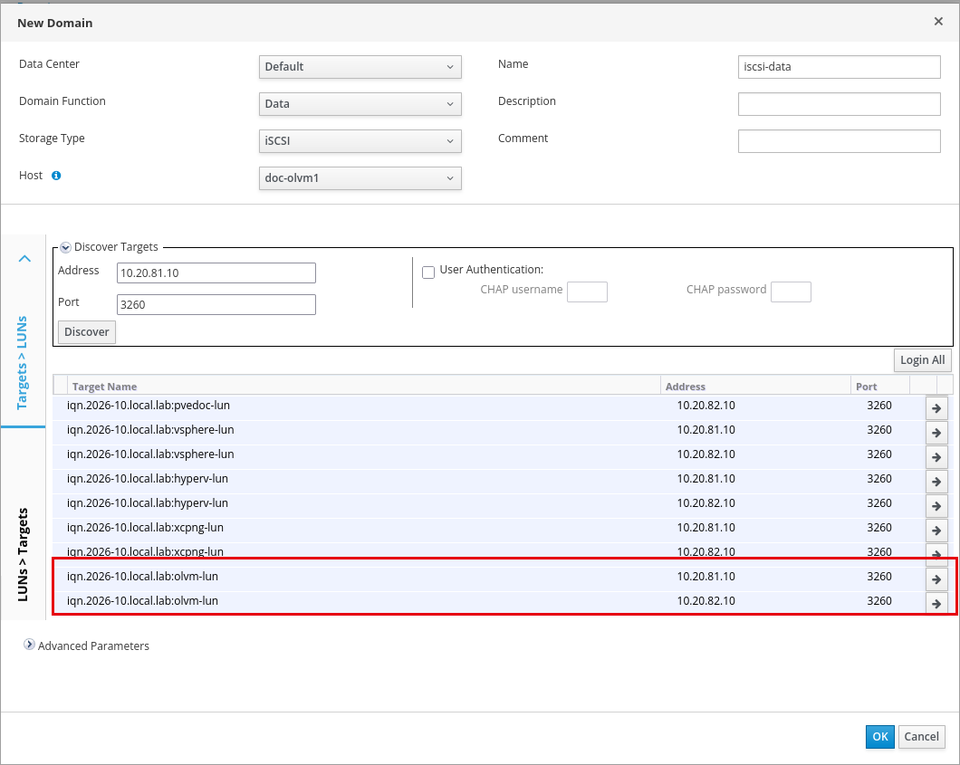

(3) ターゲットの一覧が表示されます。ターゲットは、ポータルが通知するすべてのアドレス（10.20.81.10 と 10.20.82.10）で表示されます。olvm-lun の 2 行の右の矢印をクリックして、両方にログインします。
この検証環境の iSCSI サーバーにはほかの製品用のターゲットもありますが、OLVM のホストを許可していないので、ログインしても LUN は見えません。[Login All] は使わず、使うターゲットだけにログインします。

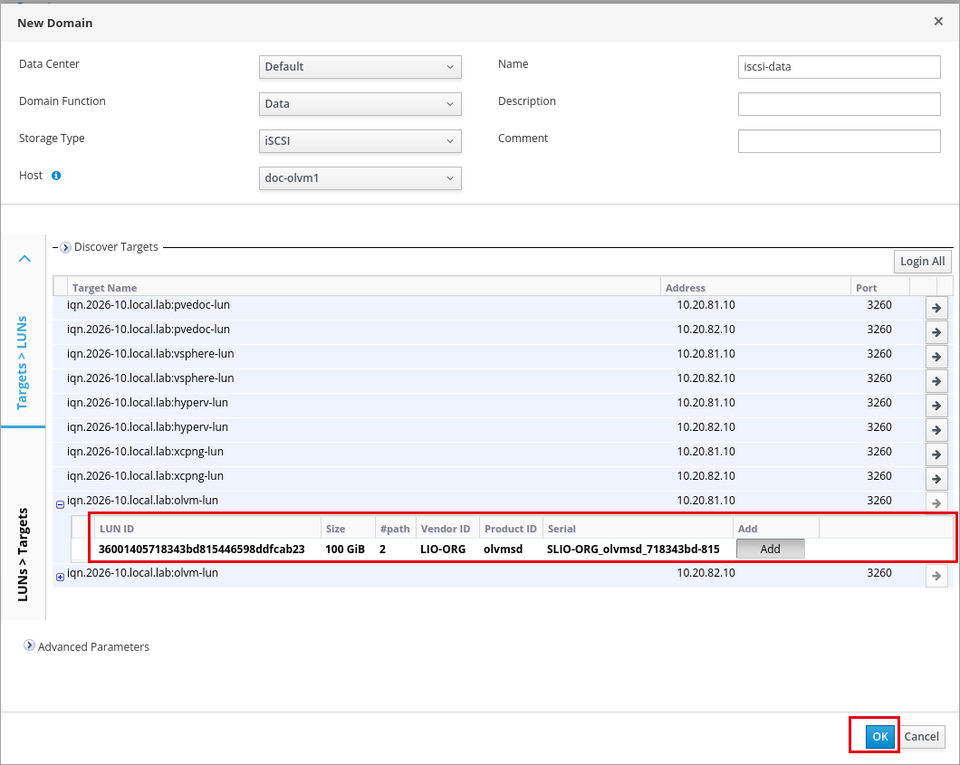

(4) ターゲットを展開すると LUN（100 GiB、#path：2）が表示されます。[Add] をクリックして [OK] をクリックします。

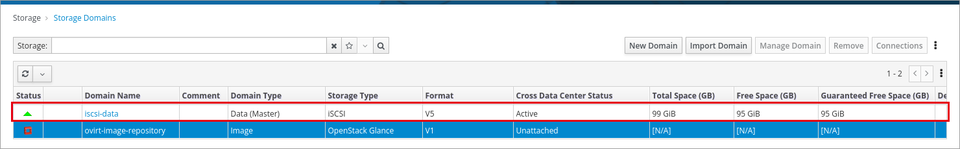

(5) データ センターの初期化が行われ、約 45 秒で [Status] が Up（緑の矢印）になります。最初のデータ ドメインは [Data (Master)] になり、どれか 1 台のホストが SPM（Storage Pool Manager）になります。
マルチパスの確認
各ホストで、iSCSI のセッションが 2 本、マルチパスの経路が 2 本あることを確認します。
iscsiadm -m session
multipath -lltcp: [7] 10.20.81.10:3260,1 iqn.2026-10.local.lab:olvm-lun (non-flash)
tcp: [8] 10.20.82.10:3260,1 iqn.2026-10.local.lab:olvm-lun (non-flash)
36001405718343bd815446598ddfcab23 dm-3 LIO-ORG,olvmsd
size=100G features='1 queue_if_no_path' hwhandler='1 alua' wp=rw
|-+- policy='service-time 0' prio=50 status=active
| `- 8:0:0:0 sdh 8:112 active ready running
`-+- policy='service-time 0' prio=50 status=enabled
`- 9:0:0:0 sdg 8:96 active ready runningホストは、宛先のサブネットに応じて ens19・ens20 から接続するので、経路 A・B がそれぞれ別の NIC を通ります。
iSCSI Multipathing（iSCSI ボンド）について
OLVM には、データ センターの [iSCSI Multipathing] タブで論理ネットワークとターゲットを組み合わせる「iSCSI ボンド」の機能があります。この検証で iscsi-a・iscsi-b と 2 つのポータルを組み合わせて作成したところ、各ホストのセッションが 6 本（既定の 2 本に加えて、ens19・ens20 から両方のポータルへの交差した接続）になりました。iSCSI ボンドは、選んだネットワークのすべてから、選んだターゲットのすべてに接続するためです。
ポータルが経路ごとに別のサブネットにあるこの構成では、iSCSI ボンドを使わず、ルーティング（サブネットごとの NIC）で経路を分ける方が意図どおりになります（vSphere のソフトウェア iSCSI で、別サブネットの経路ではポート バインドを使わないのと同じ考え方です）。この検証では iSCSI ボンドを削除し、各ホストを 1 台ずつメンテナンス モードにしてセッションを張り直しました。
# 各ホスト（メンテナンス モードにしてから）
iscsiadm -m session -u
iscsiadm -m iface -I ens19 -o delete
iscsiadm -m iface -I ens20 -o delete
# 管理ポータルでホストを Activate → セッションが 2 本で再接続されるiSCSI ボンドは、ストレージのポートが 1 つのサブネットにあり、複数の NIC からどのポートにも届く構成で、経路の選択をホストに任せたい場合に使います。
