【Proxmox VE 9.2】 HCI 構成：冗長化したネットワークで Ceph を構築する手順

2026-10-16

Proxmox VE 9.2 の 3 台のクラスタで、各ノードのディスクをまとめて分散ストレージ（Ceph）を作り、HCI（ハイパーコンバージド）構成にする手順です。Ceph の通信は 2 枚の NIC を束ねたボンド（active-backup）に流し、NIC が 1 枚故障しても止まらないようにします。最後に、ライブマイグレーション、NIC の故障、OSD（ディスク）の停止の動作を確認します。

NIC 名の固定と corosync の冗長化は、3Tier 構成の準備で行いました。

この記事の前提

参照した公式ドキュメント

公式ドキュメントの主な推奨事項

項目	内容
ノードの台数	3 台以上。データを 3 つのノードに 1 つずつ置く（レプリカ 3）ためです
ネットワーク	Ceph 専用のネットワークを用意し、10 Gbps 以上（NVMe なら 25 Gbps 以上）を推奨します。冗長化（ボンド）も推奨されています。Ceph の通信は、クライアント用（public）とレプリケーション用（cluster）に分けることもできます
ディスク	ハードウェア RAID は使わず、ディスクをそのまま（HBA や IT モードで）見せます。OSD 1 つにディスク 1 本です
メモリー	OSD 1 つあたり既定で 4 GiB（osd_memory_target）を使います。MON・MGR の分も含めて余裕を持たせます
プール	Size 3 / Min. Size 2（既定）を推奨します。Min. Size を 1 にすると、データを失う危険があります

検証環境

項目	内容
ノード	pve01 / pve02 / pve03（各 4 vCPU・メモリー 8 GB）
Ceph 用のディスク	各ノードの sdb（40 GB、空のディスク）
Ceph 用のネットワーク	bond0（nic3 + nic4、active-backup）、10.20.83.0/24
Ceph のバージョン	20.2 Tentacle（20.2.4）、No-Subscription リポジトリ

ノード	bond0 の IP アドレス
pve01	10.20.83.181/24
pve02	10.20.83.184/24
pve03	10.20.83.185/24

検証環境では、public と cluster の通信を 1 つのネットワーク（bond0）にまとめました。本番環境で通信量が多い場合は、cluster 用のネットワークを別に用意することを検討してください。

Ceph 用のボンドの作成

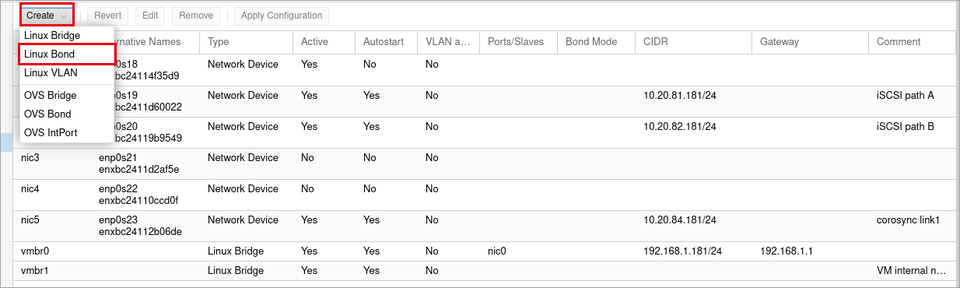

(1) pve01 の [System] → [Network] で [Create] → [Linux Bond] をクリックします。

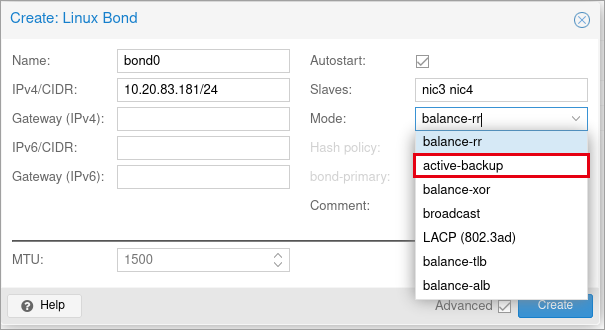

(2) [Create: Linux Bond] が表示されます。[Mode] の一覧から [active-backup] を選びます。

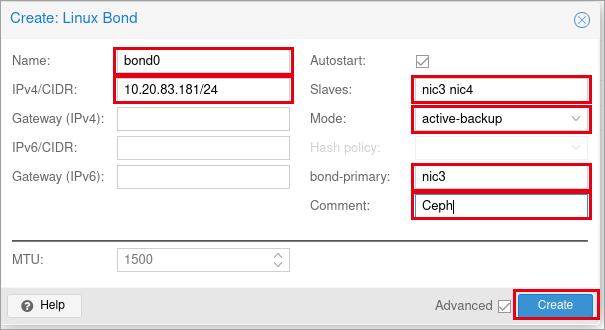

(3) 次のとおり入力して [Create] をクリックします。

項目	説明	設定値
Name	ボンドの名前です	bond0
IPv4/CIDR	ボンドの IP アドレスです	10.20.83.181/24
Gateway (IPv4)	既定のゲートウェイです。管理用（vmbr0）にだけ設定するので空欄にします	空欄
Autostart	起動時にボンドを有効にします	オン
Slaves	束ねる NIC です。スペースで区切って入力します	nic3 nic4
Mode	ボンドの動作です。下の表を参照してください	active-backup
bond-primary	active-backup で、ふだん使う NIC です	nic3
Comment	一覧に表示するメモです	Ceph

Mode	動作
balance-rr	NIC を順番に使って送信します（既定）
active-backup	1 枚だけを使い、故障したら別の NIC に切り替えます。スイッチ側の設定は不要です
LACP (802.3ad)	複数の NIC を同時に使います。スイッチ側にも LACP の設定が必要です
balance-xor / broadcast / balance-tlb / balance-alb	そのほかの負荷分散・冗長化の方式です

NIC を 2 台のスイッチに分けてつなぐ場合、スイッチ側の設定が不要な active-backup が簡単です。2 台のスイッチがスタックや MLAG に対応していれば、LACP で 2 枚とも使うこともできます。

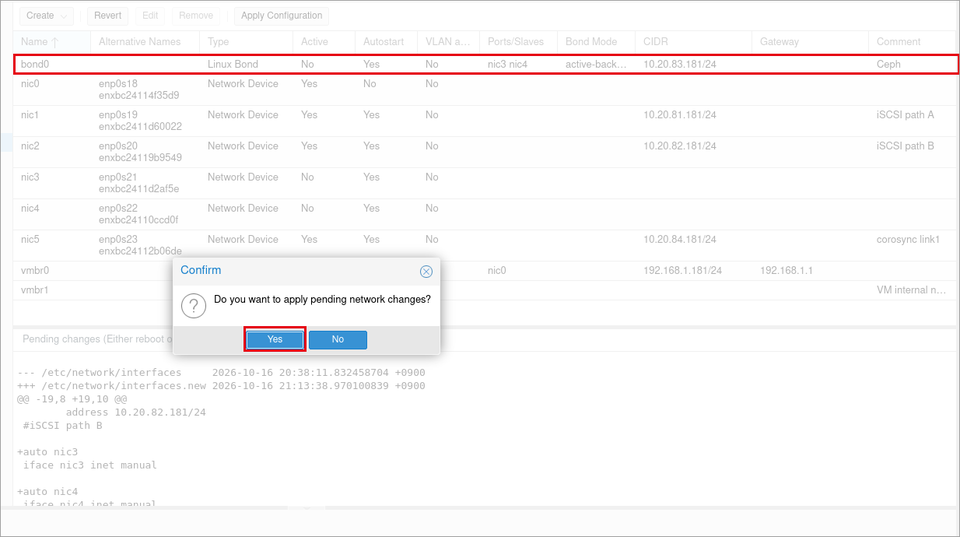

(4) 画面下の [Pending changes] で変更点を確認して [Apply Configuration] をクリックし、[Do you want to apply pending network changes?] と表示されたら [Yes] をクリックします。

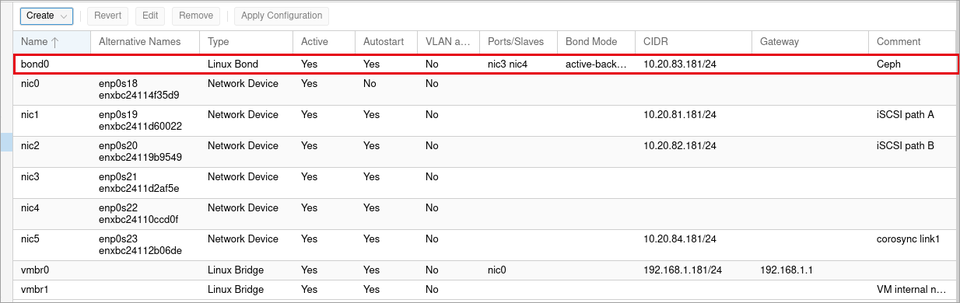

(5) bond0 の [Active] が [Yes] になったことを確認します。

(6) pve02 と pve03 でも同じように作成します。Web UI の代わりに、各ノードの Shell で次のコマンドを実行しても同じ設定になります（pve02 の例）。

pvesh create /nodes/pve02/network --iface bond0 --type bond --slaves "nic3 nic4" --bond_mode active-backup --bond-primary nic3 --cidr 10.20.83.184/24 --autostart 1 --comments Ceph
pvesh set /nodes/pve02/network

(7) ボンドの状態を確認します。「Bonding Mode: fault-tolerance (active-backup)」と、使っている NIC（Currently Active Slave）が表示されます。ほかのノードの bond0 の IP アドレスに ping が通ることも確認します。

cat /proc/net/bonding/bond0
ping -c 2 10.20.83.184
ping -c 2 10.20.83.185

Ceph のインストール

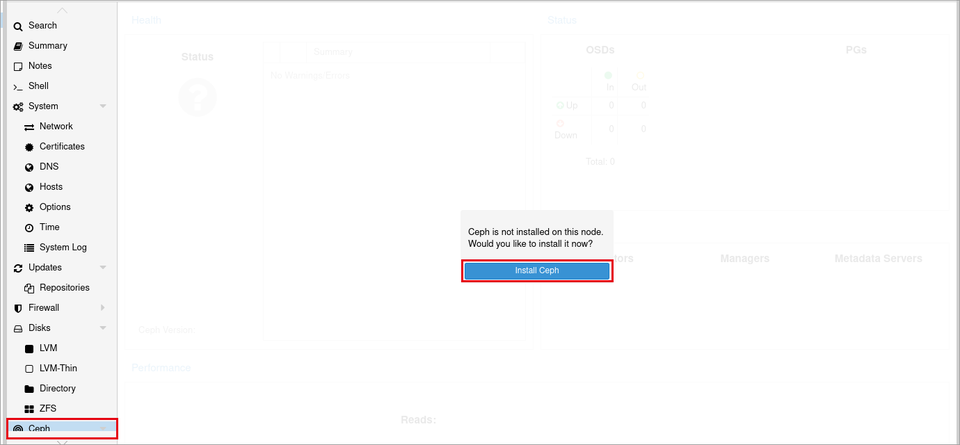

(1) pve01 を選択し、[Ceph] をクリックします。「Ceph is not installed on this node. Would you like to install it now?」と表示されるので、[Install Ceph] をクリックします。

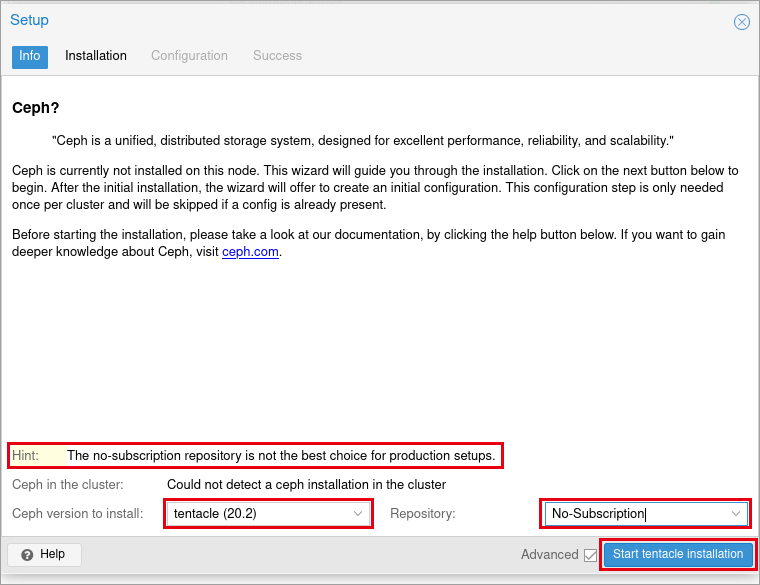

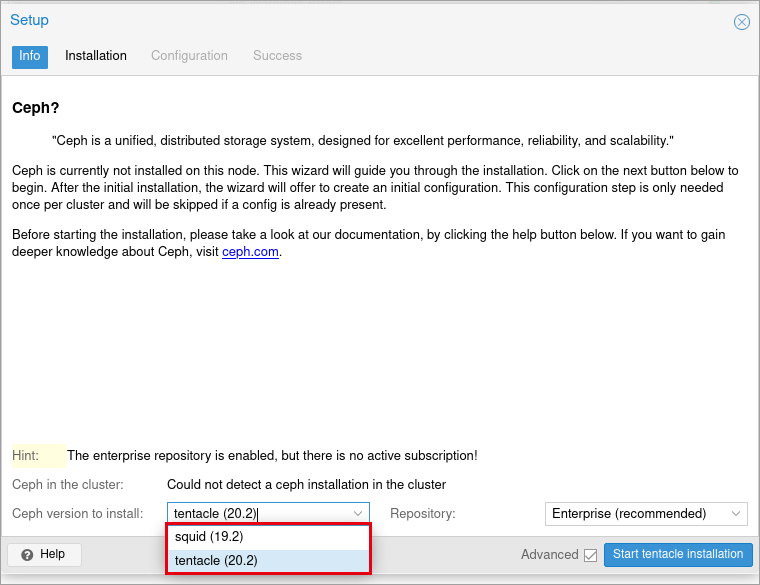

(2) [Setup] のウィザードが表示されます。[Ceph version to install] の一覧でバージョンを選びます。今回は既定の [tentacle (20.2)] にしました。

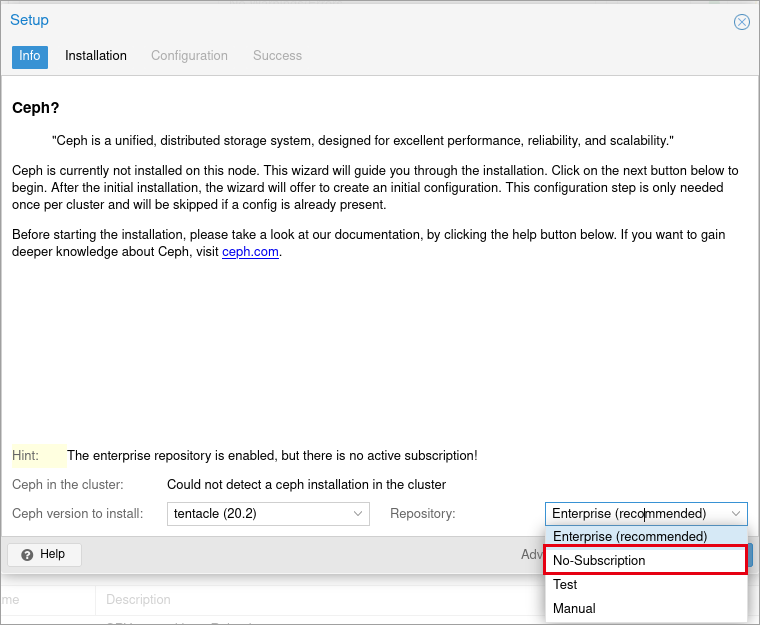

(3) [Repository] の一覧で、使うリポジトリを選びます。サブスクリプションが無いので [No-Subscription] を選びます。

(4) [Start tentacle installation] をクリックします。

項目	説明	設定値
Ceph version to install	インストールする Ceph のバージョンです。squid (19.2) と tentacle (20.2) から選べます	tentacle (20.2)
Repository	パッケージを取得するリポジトリです。Enterprise（推奨）はサブスクリプションが必要です。No-Subscription は「本番環境には最適ではない」と表示されます	No-Subscription

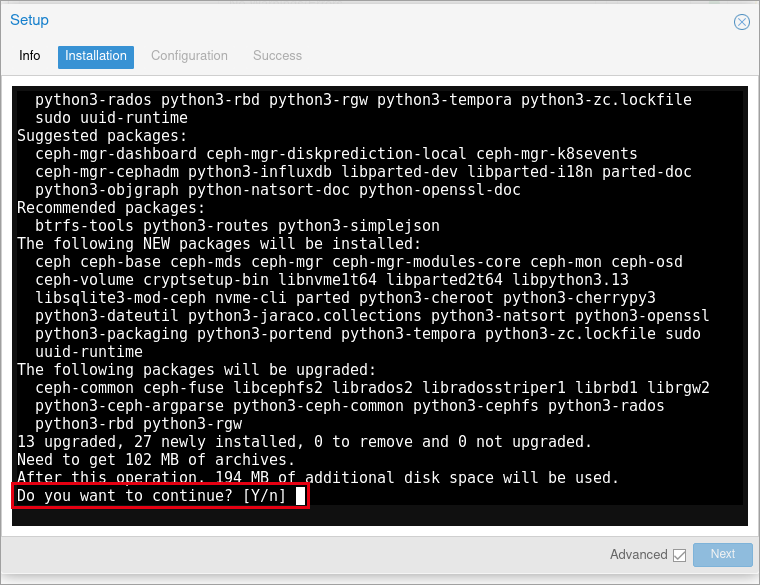

(5) [Installation] のタブにパッケージの一覧が表示され、「Do you want to continue? [Y/n]」と聞かれます。[Y] を入力して Enter キーを押します。

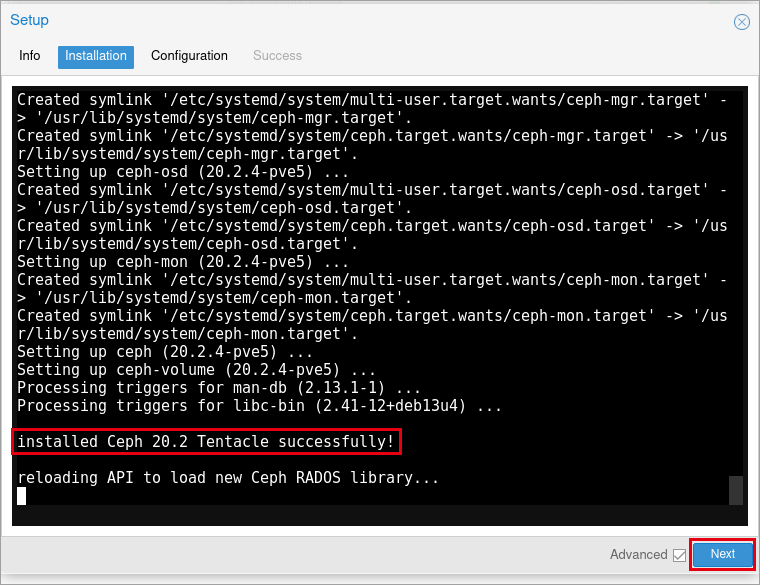

(6) 「installed Ceph 20.2 Tentacle successfully!」と表示されたら、[Next] をクリックします。

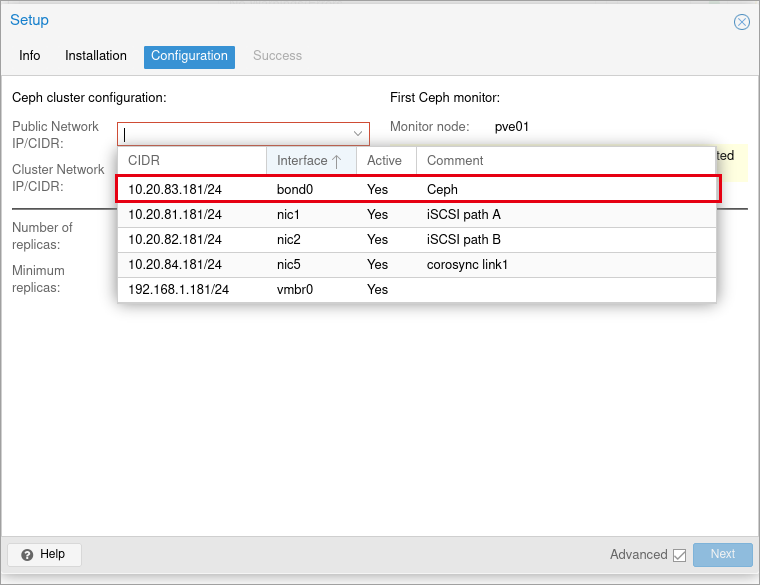

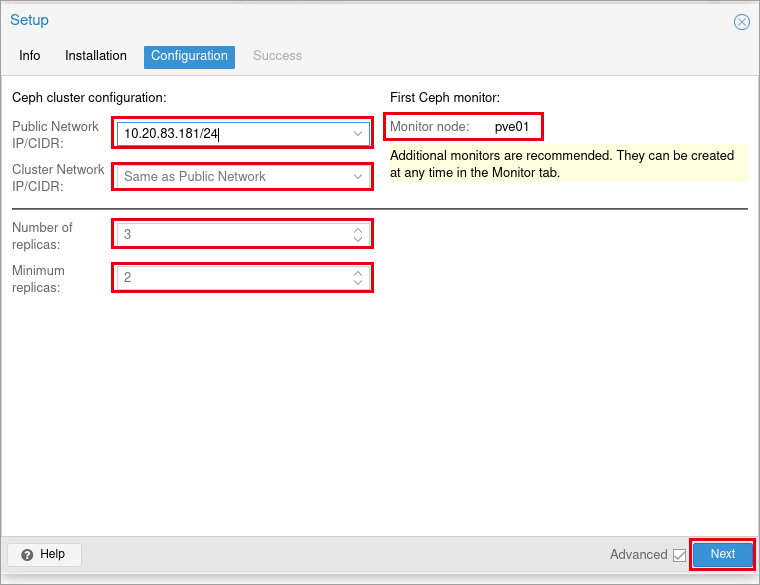

(7) [Configuration] のタブが表示されます。[Public Network IP/CIDR] の一覧から、bond0 の [10.20.83.181/24] を選びます。

(8) 次のとおり設定して [Next] をクリックします。最初のモニター（MON）とマネージャー（MGR）が pve01 に作られます。

項目	説明	設定値
Public Network IP/CIDR	Ceph のクライアント（Proxmox VE のノード）と MON・OSD が通信するネットワークです	10.20.83.181/24（bond0）
Cluster Network IP/CIDR	OSD 同士がデータを複製（レプリケーション）するネットワークです。別のネットワークを選ぶと分けられます	Same as Public Network
Number of replicas	データの複製の数（プールの Size の既定値）です	3（既定）
Minimum replicas	I/O を受け付けるのに必要な最小の複製の数（Min. Size の既定値）です	2（既定）
Monitor node	最初のモニターを作るノードです	pve01

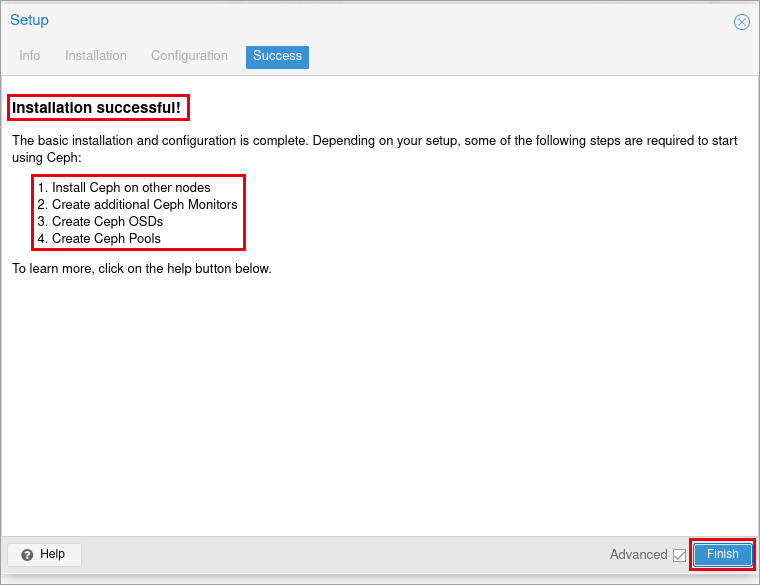

(9) [Success] のタブに「Installation successful!」と表示されます。残りの手順（ほかのノードへのインストール、モニター・OSD・プールの作成）が案内されます。[Finish] をクリックします。

(10) pve02 と pve03 にも Ceph をインストールします。各ノードを選択して (1)〜(6) と同じウィザードで行います（構成は作成済みなので、[Configuration] は表示されません）。CLI で行う場合は、各ノードの Shell で次のコマンドを実行します。

pveceph install --repository no-subscription --version tentacle

モニターとマネージャーの追加

モニター（MON）はクラスタの状態を管理するサービスで、過半数が動いている必要があるため 3 台に置きます。マネージャー（MGR）は統計やダッシュボードを受け持ち、1 台が動作中（active）、残りは待機（standby）になります。

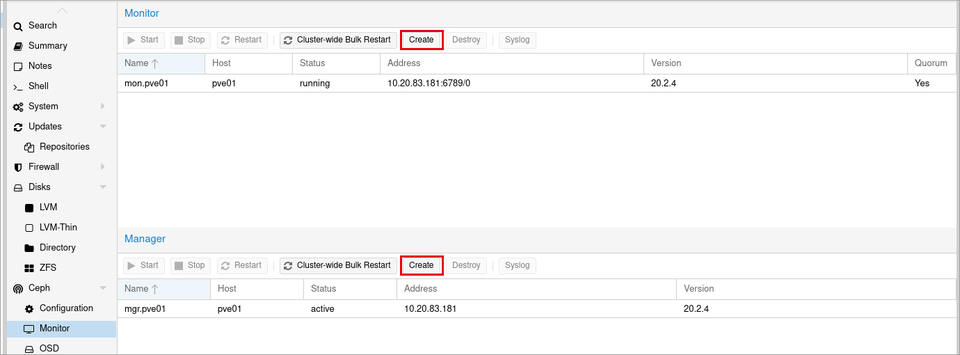

(1) pve01 の [Ceph] → [Monitor] を開き、[Monitor] の [Create] をクリックします。

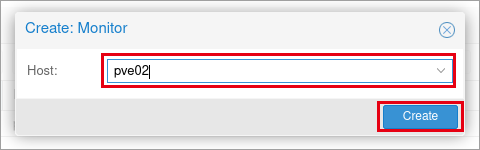

(2) [Create: Monitor] の [Host] で [pve02] を選び、[Create] をクリックします。同じように pve03 にも作成します。

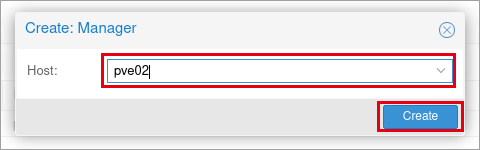

(3) [Manager] の [Create] をクリックし、[Create: Manager] の [Host] で [pve02] を選んで [Create] をクリックします。同じように pve03 にも作成します。

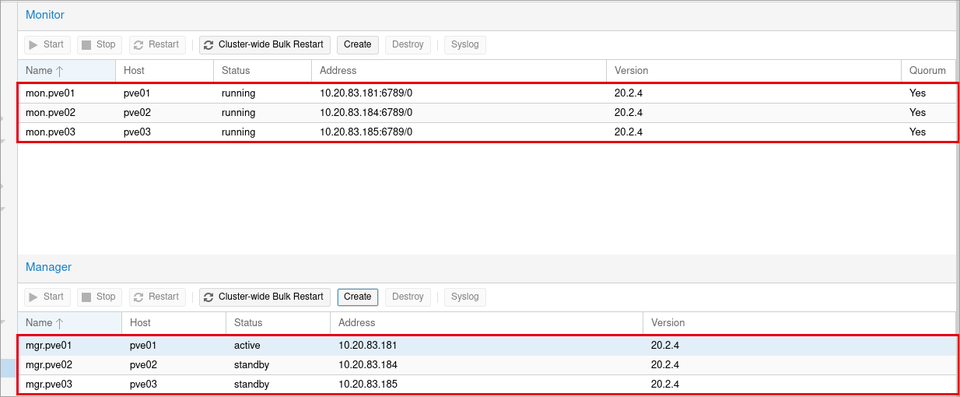

(4) モニターが 3 つとも [running]、[Quorum] が [Yes] になり、マネージャーが 1 つ [active]、2 つ [standby] になったことを確認します。

OSD の作成

OSD は、Ceph がデータを置くディスク 1 本ごとのサービスです。各ノードの空のディスク（sdb）を OSD にします。

検証環境では、ノードのメモリーが 8 GB と少ないため、OSD を作る前に OSD 1 つあたりのメモリーの目標値を 2 GiB に下げました（ceph config set osd osd_memory_target 2147483648）。本番環境では既定値（4 GiB）以上のメモリーを用意してください。

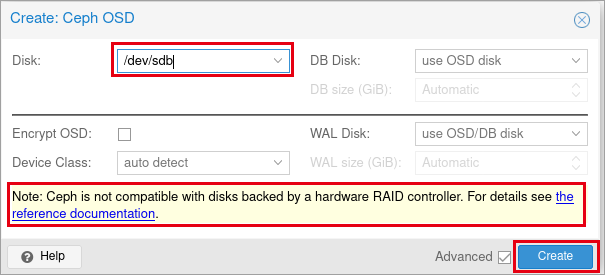

(1) pve01 の [Ceph] → [OSD] を開き、[Create: OSD] をクリックします。[Create: Ceph OSD] が表示されます。次のとおり設定して [Create] をクリックします。

項目	説明	設定値
Disk	OSD にするディスクです。パーティションなどが無い、空のディスクだけが表示されます	/dev/sdb
DB Disk / WAL Disk	OSD のメタデータ（DB）とログ（WAL）を置くディスクです。HDD の OSD のときに、速い SSD・NVMe を指定すると性能が上がります	use OSD disk（既定）
Encrypt OSD	OSD のデータを暗号化します	オフ
Device Class	ディスクの種類（hdd / ssd / nvme）です。自動で判定されます	auto detect

画面のとおり、ハードウェア RAID のディスクは Ceph では使えません。

(2) pve02 と pve03 でも、各ノードを選択して同じように作成します。CLI で行う場合は、各ノードの Shell で次のコマンドを実行します。

pveceph osd create /dev/sdb

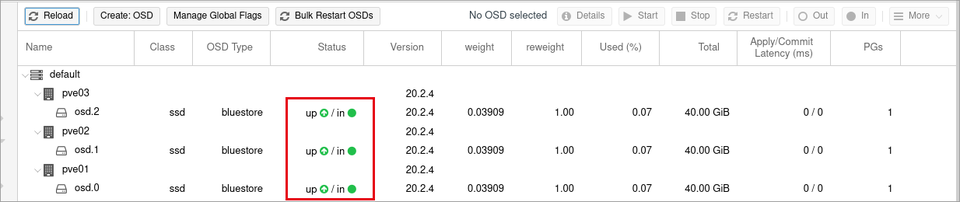

(3) [Reload] をクリックし、3 つの OSD がノードごとに表示され、[Status] が [up / in] になったことを確認します。

プールの作成

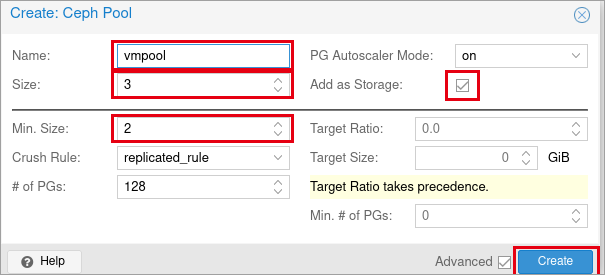

(1) [Ceph] → [Pools] を開き、[Create] をクリックします。[Create: Ceph Pool] が表示されます。次のとおり入力して [Create] をクリックします。

項目	説明	設定値
Name	プールの名前です。[Add as Storage] がオンの場合、ストレージの ID にもなります	vmpool
Size	データの複製の数です	3（既定）
Min. Size	I/O を受け付けるのに必要な最小の複製の数です。1 にしないでください	2（既定）
Crush Rule	データの置き方の規則です。既定ではノードごとに 1 つずつ複製を置きます	replicated_rule
# of PGs	データを分ける単位（配置グループ）の数です。PG Autoscaler がオンなら自動で調整されます	128（既定）
PG Autoscaler Mode	PG の数を自動で調整します	on
Add as Storage	プールを Proxmox VE のストレージ（RBD）として追加します	オン

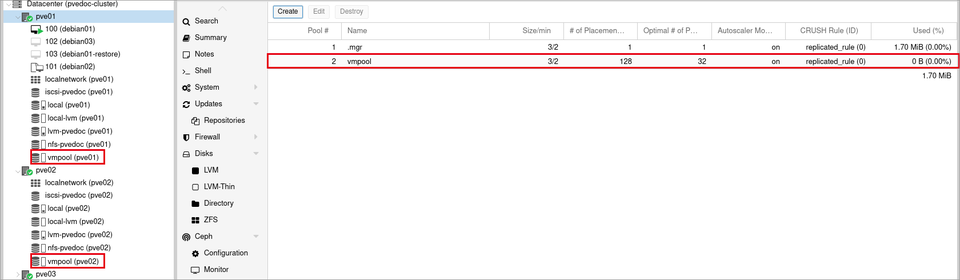

(2) 一覧に vmpool が追加され、左のツリーの各ノードにストレージ vmpool が表示されます。

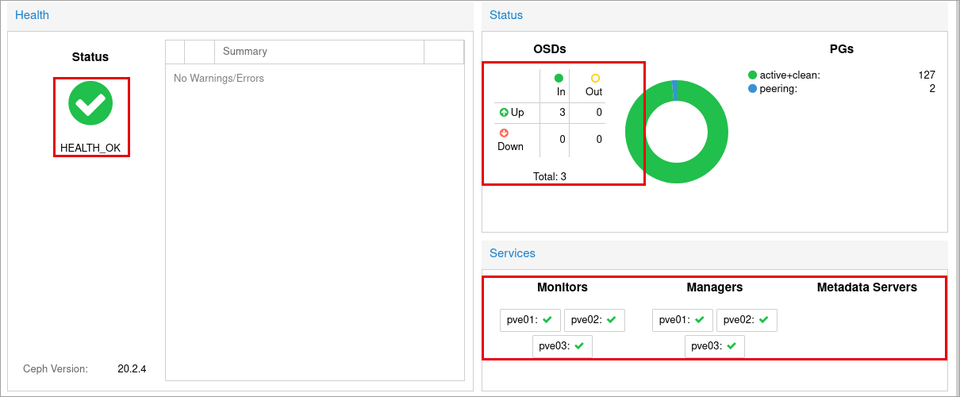

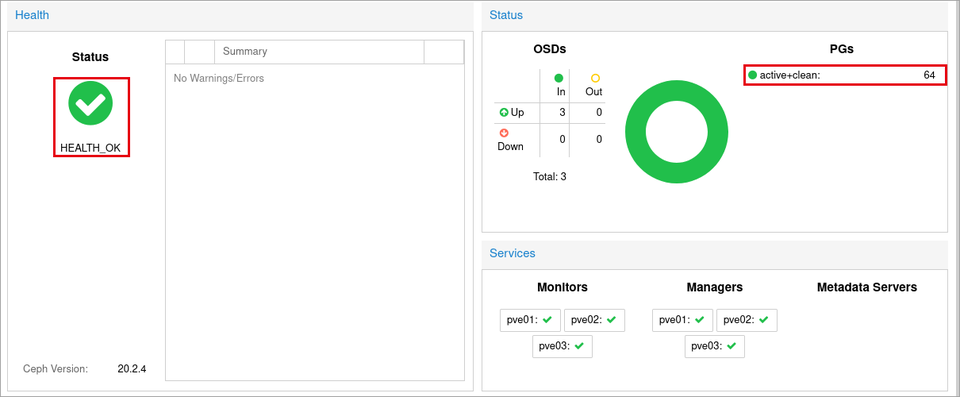

(3) [Ceph] を開き、[Status] が [HEALTH_OK]、OSD が 3 つとも [Up] / [In]、モニターとマネージャーが 3 台とも動いていることを確認します。プールを作った直後は PG の数の調整（peering）が表示されることがありますが、しばらくすると [active+clean] になります。

仮想マシンのディスクの移動

3Tier 構成：iSCSI＋マルチパスの共有ストレージ設定手順で共有 LVM に置いた仮想マシン（VM 100）のディスクを、動かしたまま vmpool に移します。

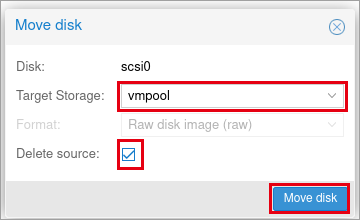

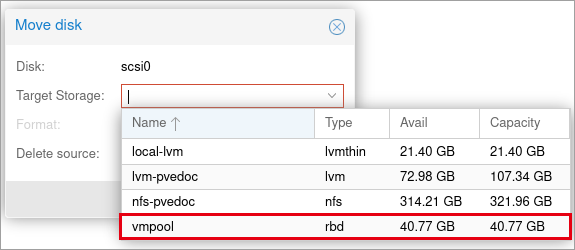

(1) 仮想マシンの [Hardware] で [Hard Disk] を選択し、[Disk Action] → [Move Storage] をクリックします。[Target Storage] の一覧から [vmpool] を選びます。[Avail] には、複製の数（3）で割った容量が表示されます。

(2) [Delete source] をオンにして [Move disk] をクリックします。

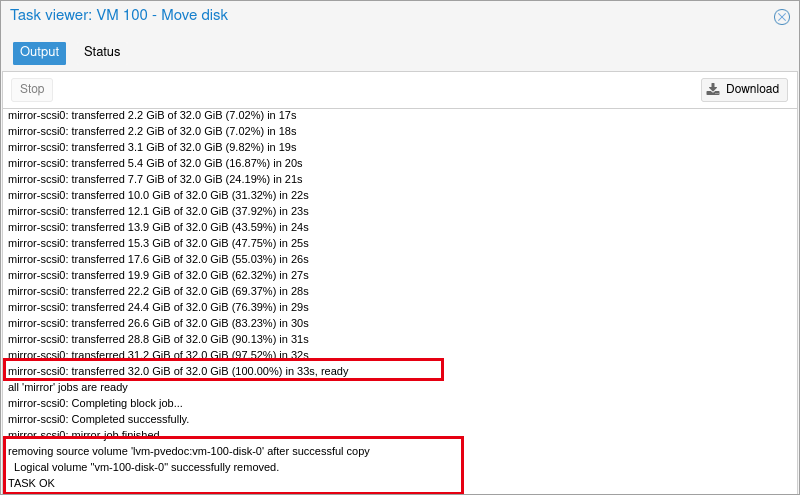

(3) タスクビューアーに [TASK OK] と表示されたら完了です。ディスクがコピーされ、移動元の LVM のボリュームが削除されています。

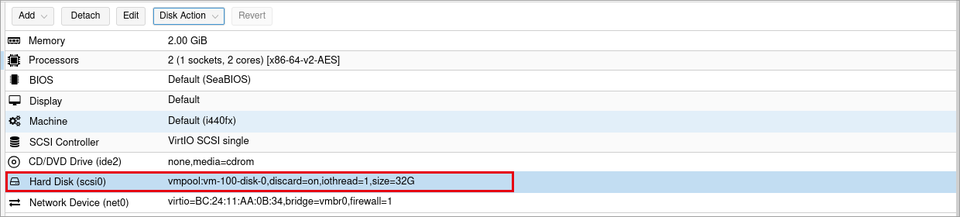

(4) [Hard Disk] が vmpool に変わったことを確認します。

動作の確認

ライブマイグレーション

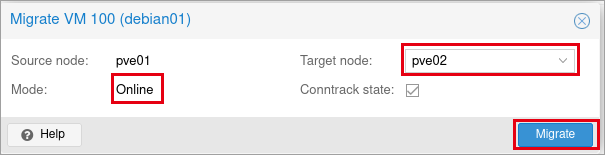

(1) 仮想マシンの右上の [Migrate] をクリックし、[Target node] を選んで [Migrate] をクリックします。

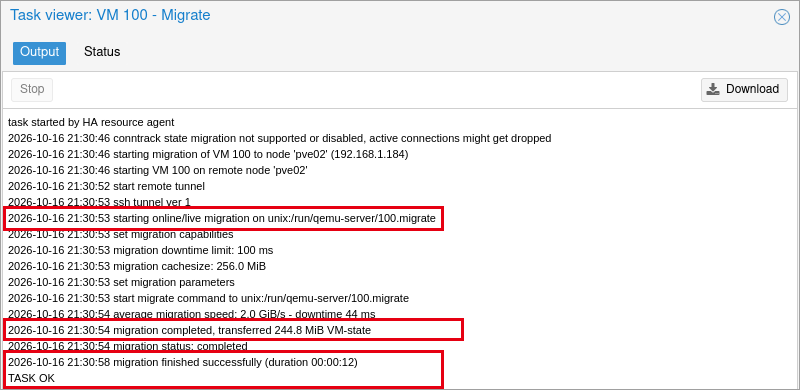

(2) タスクのログで、ディスクのコピーが行われず、メモリーの内容（VM-state）だけが転送されて、十数秒で終わったことを確認します。Ceph のストレージは、すべてのノードから同じように使えるためです。

NIC の故障（ボンド）

検証のための手順です。本番環境で行う場合は、メンテナンスの時間に行ってください。

(1) 仮想マシンが動いているノード（pve02）の Shell で、ボンドでふだん使っている NIC（nic3）を止めて、ボンド・Ceph・仮想マシンの状態を確認します。

ip link set nic3 down
sleep 5
grep -E "Currently Active|Slave Interface|MII Status" /proc/net/bonding/bond0
ceph -s | grep -E "health:|osd:"
qm status 100

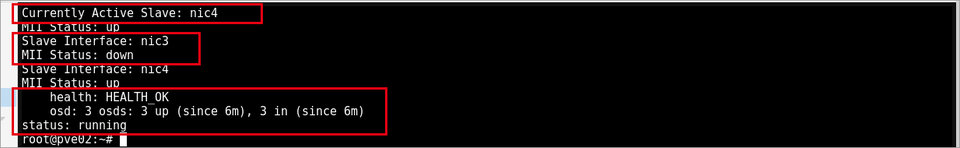

使う NIC が nic4 に切り替わり（Currently Active Slave: nic4）、Ceph は [HEALTH_OK] のまま、仮想マシンも「running」のままです。

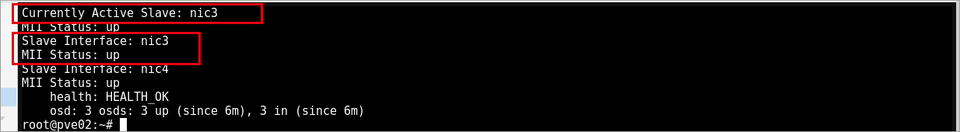

(2) NIC を元に戻します。bond-primary に指定した nic3 に戻ります。

ip link set nic3 up
sleep 5
grep -E "Currently Active|Slave Interface|MII Status" /proc/net/bonding/bond0
ceph -s | grep -E "health:|osd:"

OSD の停止

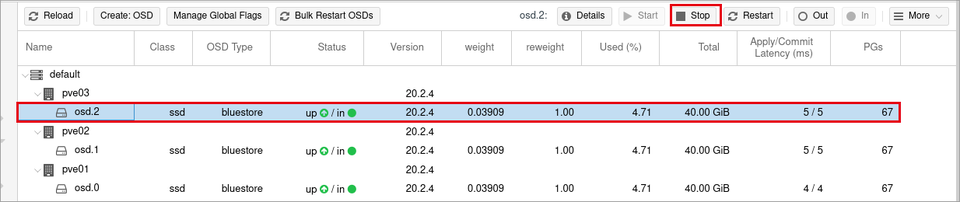

(1) [Ceph] → [OSD] で、仮想マシンが動いていないノード（pve03）の [osd.2] を選択し、[Stop] をクリックします。

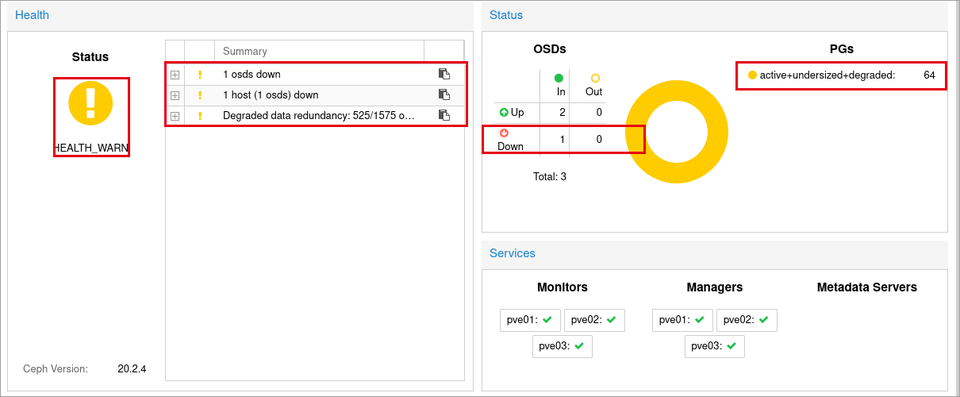

(2) [Ceph] を開くと、[Status] が [HEALTH_WARN] になり、「1 osds down」「Degraded data redundancy」と表示されます。複製が 2 つに減った状態（active+undersized+degraded）ですが、Min. Size（2）を満たしているので I/O は続きます。検証では、この状態で仮想マシンの中でファイルの書き込み（200 MiB）ができ、仮想マシンも動き続けました。
