Harvester の HCI ストレージ（Longhorn）のレプリカ通信を、管理ネットワークとは別の NIC 2 本のボンド（active-backup）に分ける手順です。あわせて、仮想マシンを LAN に直接つなぐ VM ネットワークを作ります。
この記事の前提
- インストールと初期設定が終わっていること
- 各ノードにストレージ用の NIC が 2 本（ens20・ens21）あり、同じスイッチ（L2）につながっていること
- 参照: Storage Network、Harvester Network
作るネットワーク
| 名前 | 種類 | 使う NIC | 用途 |
|---|---|---|---|
| mgmt | クラスタ ネットワーク（既定） | ens18・ens19（mgmt-bo） | 管理、VM の通信、クラスタ内の通信 |
| storage | クラスタ ネットワーク（追加） | ens20・ens21（storage-bo） | Longhorn のレプリカ通信（VLAN 100、10.10.100.0/24） |
| vmnet | VM ネットワーク | mgmt の上（タグなし） | 仮想マシンを 192.168.1.0/24 につなぐ |
クラスタ ネットワークの作成

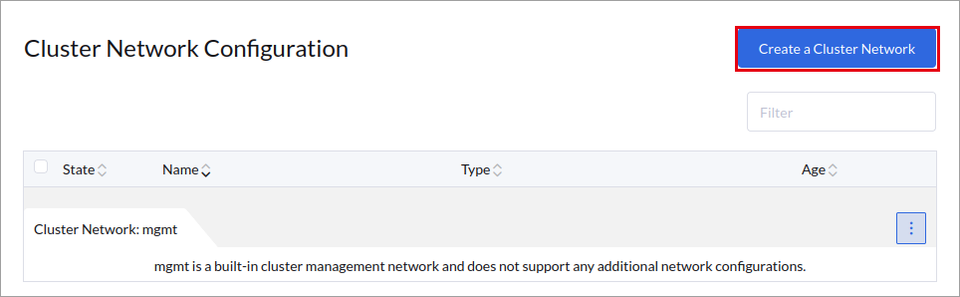

(1) [Networks] → [Cluster Network Configuration] で [Create a Cluster Network] をクリックします。

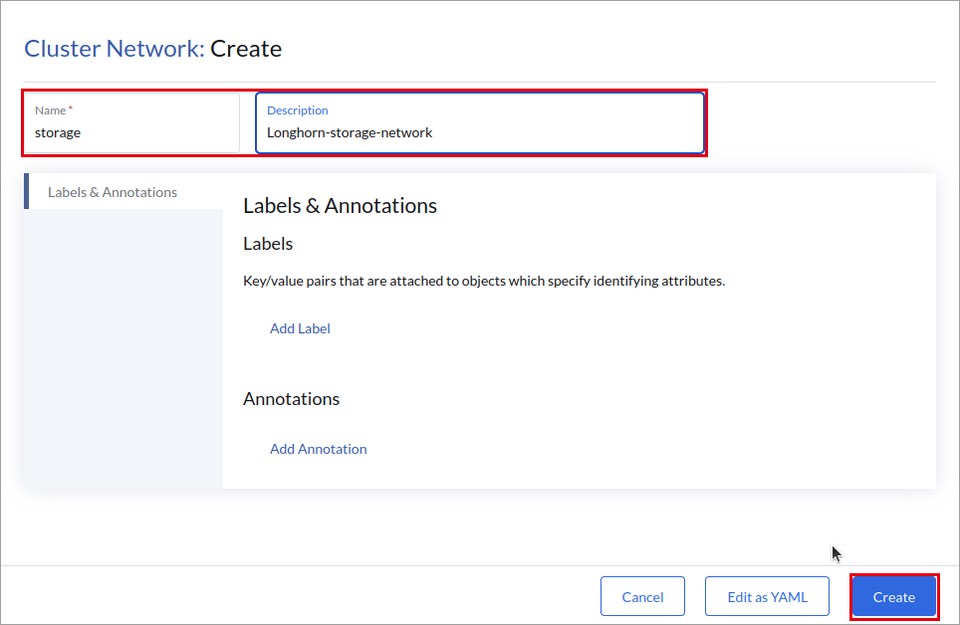

(2) 名前（storage）と説明を入力し、[Create] をクリックします。

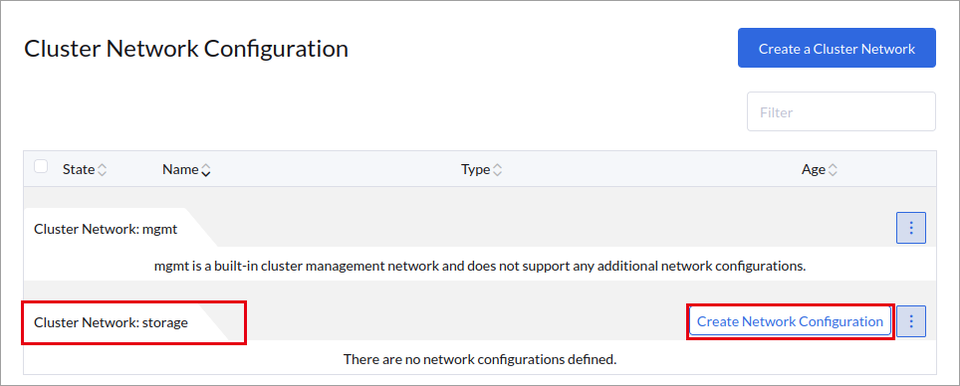

(3) 作った storage の行で [Create Network Configuration] をクリックします。ネットワーク構成（Network Configuration）は、クラスタ ネットワークに各ノードのどの NIC を使うかを決める設定です。

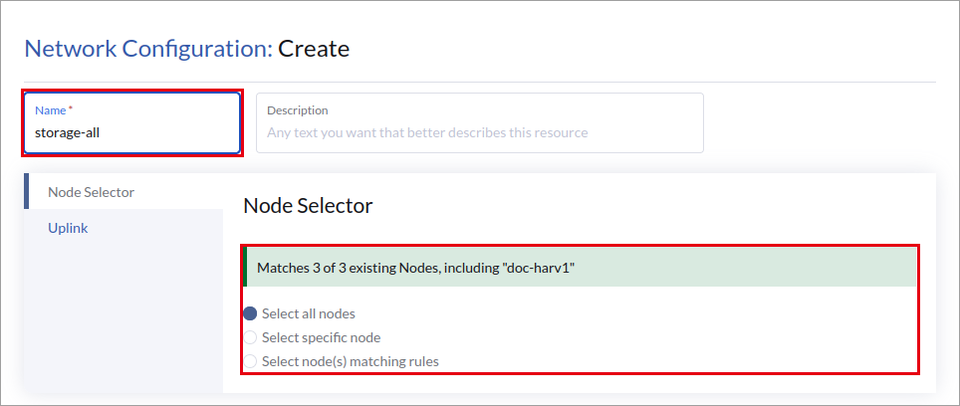

(4) 名前（storage-all）を入力し、[Node Selector] で [Select all nodes] を選びます（3 台すべてが対象になります）。

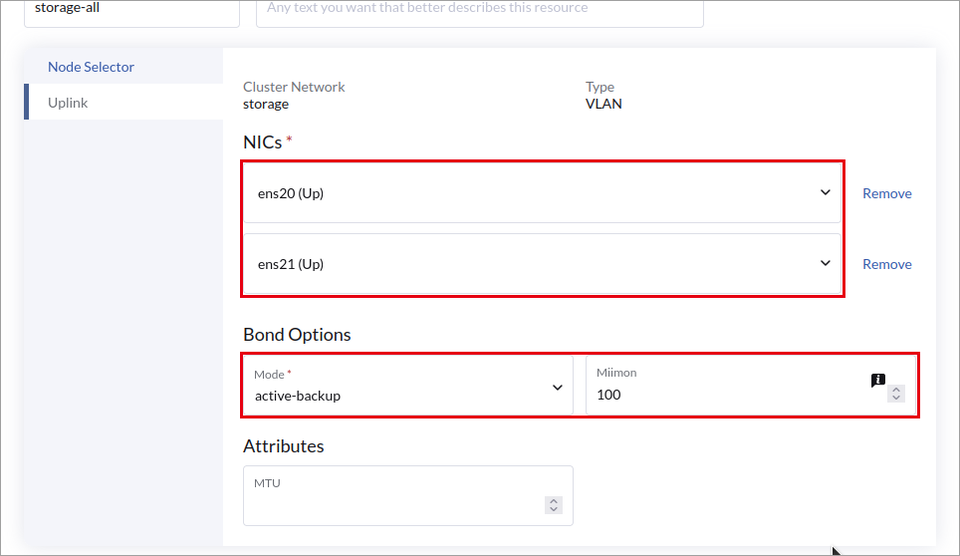

(5) [Uplink] で NIC を 2 本（ens20・ens21）選び、ボンドのモードと監視間隔を指定して [Create] をクリックします。
| 項目 | 説明 | 設定値 |
|---|---|---|
| NICs | ボンドにする NIC。全ノードにある NIC だけが選べる | ens20・ens21 |
| Mode | ボンドのモード。スイッチ側の設定が不要な active-backup を選んだ。LACP を使えるスイッチなら 802.3ad も選べる | active-backup |
| Miimon | リンク監視の間隔（ミリ秒）。-1 は既定値 | 100 |
| MTU | 空欄は 1500。ジャンボ フレームを使うときはスイッチと合わせる | （空欄） |

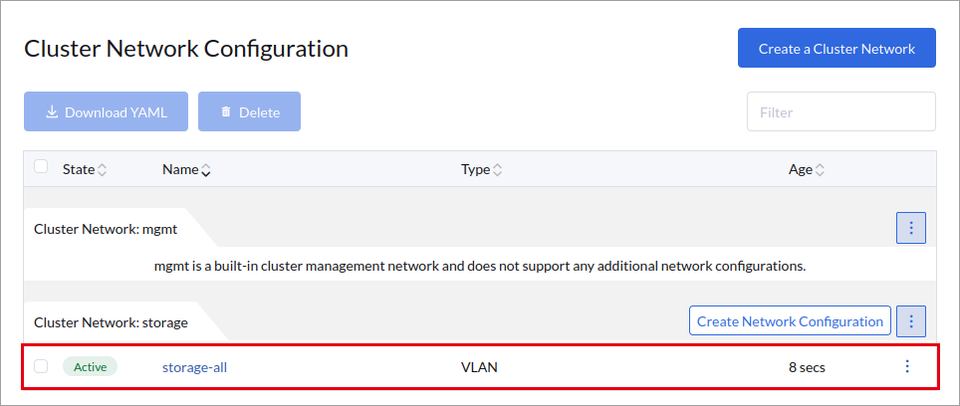

(6) storage-all が Active になれば、各ノードにボンド storage-bo とブリッジ storage-br ができています。
ストレージ ネットワークの設定
ストレージ ネットワークを変えるときは、すべての仮想マシンを止めておく必要があります。仮想マシンを作る前に設定するのがおすすめです。

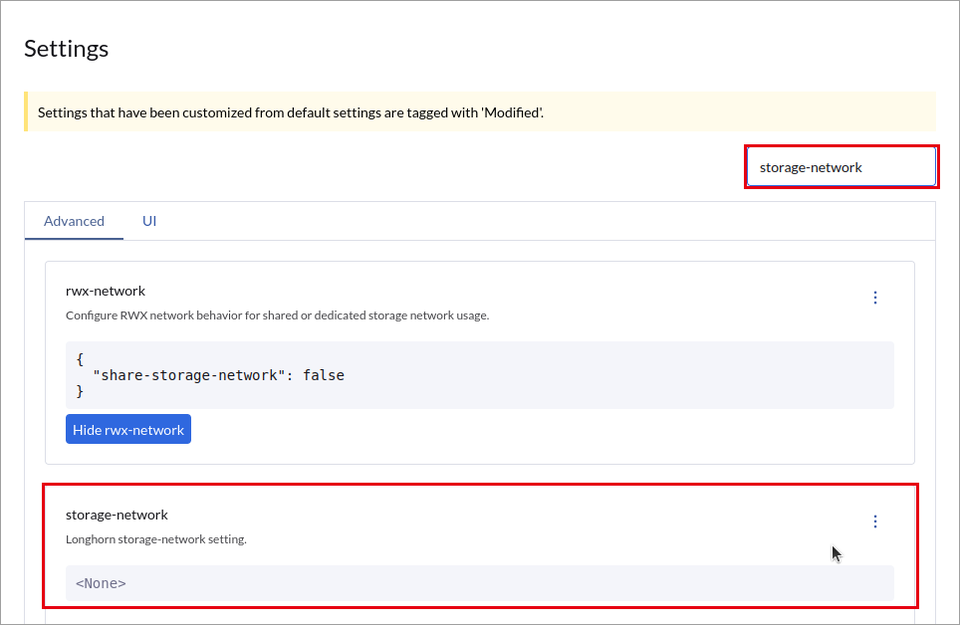

(1) [Advanced] → [Settings] で「storage-network」を検索し、storage-network の︙から [Edit Setting] をクリックします。

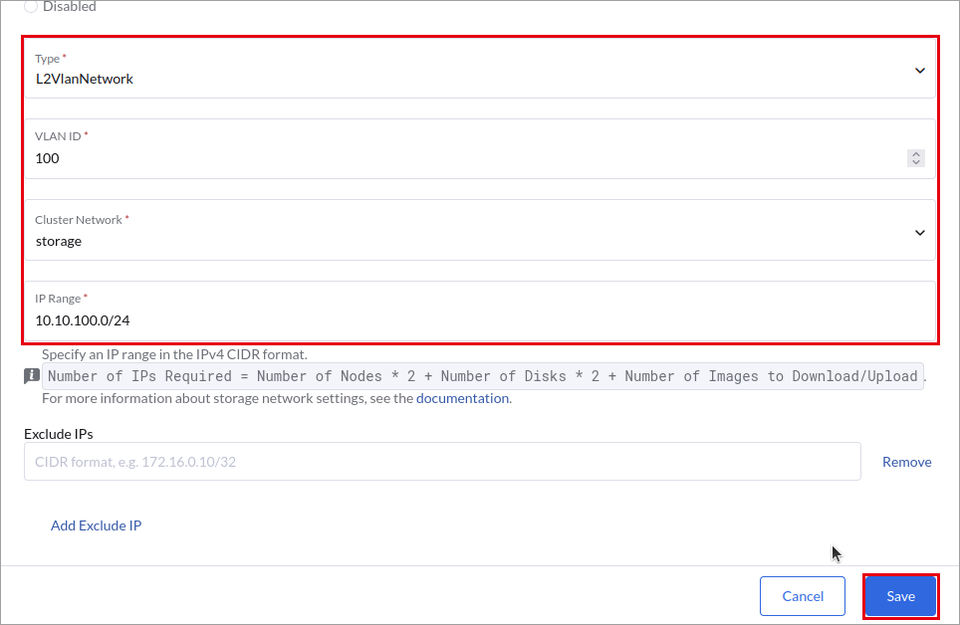

(2) [Enabled] を選び、VLAN・クラスタ ネットワーク・IP アドレスの範囲を入力して [Save] をクリックします。
| 項目 | 説明 | 設定値 |
|---|---|---|
| Type | L2VlanNetwork（VLAN タグを付ける）／UntaggedNetwork | L2VlanNetwork |
| VLAN ID | ストレージ通信の VLAN。スイッチのポートでこの VLAN を通しておく | 100 |
| Cluster Network | 使うクラスタ ネットワーク | storage |
| IP Range | Longhorn のポッドに配る IP の範囲。必要な数は「ノード数×2＋ディスク数×2＋同時にダウンロード・アップロードするイメージの数」 | 10.10.100.0/24 |
| Exclude IPs | 範囲のうち使わない IP | （なし） |

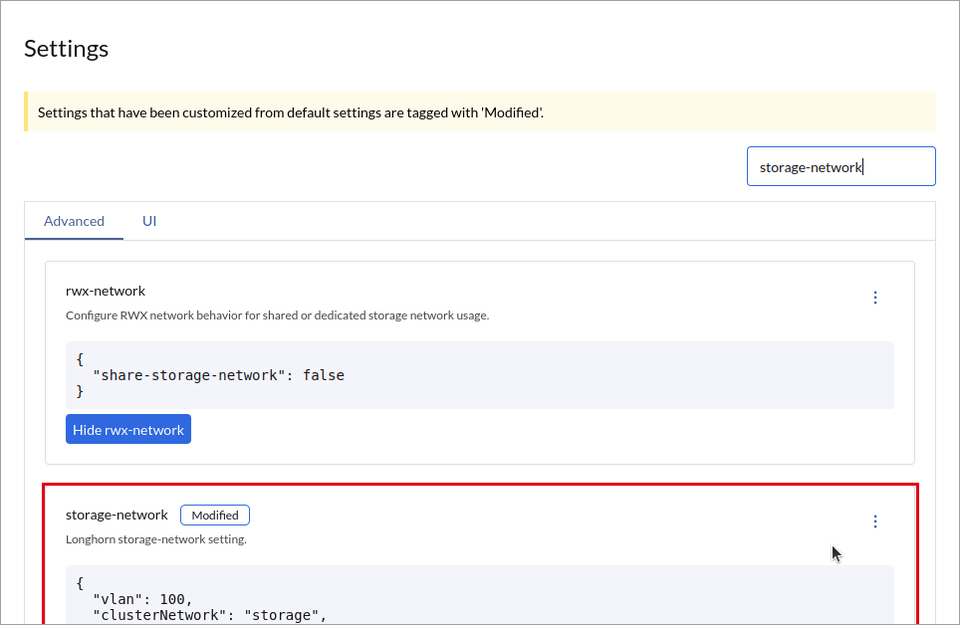

(3) 数分で Longhorn のポッドが作り直され、storage-network に Modified と設定値が表示されます。
確認
Longhorn のインスタンス マネージャーに、ストレージ ネットワークの IP が付いたことを確認します。
実行する場所：いずれかのノード（rancher ユーザー。kubectl は sudo /var/lib/rancher/rke2/bin/kubectl --kubeconfig /etc/rancher/rke2/rke2.yaml）
$ kubectl get settings.harvesterhci.io storage-network -o jsonpath='{.value}{"\n"}{.status.conditions[0].reason}{"\n"}'
$ kubectl -n longhorn-system get pod -l longhorn.io/component=instance-manager -o jsonpath='{range .items[*]}{.metadata.annotations.k8s\.v1\.cni\.cncf\.io/network-status}{end}' | tr -d ' \n' | grep -o '"ips":\["10\.10\.100\.[0-9]*"\]'
$ cat /proc/net/bonding/storage-bo期待する出力（抜粋）：
{"vlan":100,"clusterNetwork":"storage","range":"10.10.100.0/24"}
Completed
"ips":["10.10.100.2"]
"ips":["10.10.100.1"]
"ips":["10.10.100.3"]
Bonding Mode: fault-tolerance (active-backup)
Currently Active Slave: ens20
MII Polling Interval (ms): 100
Slave Interface: ens20
Slave Interface: ens21VM ネットワークの作成

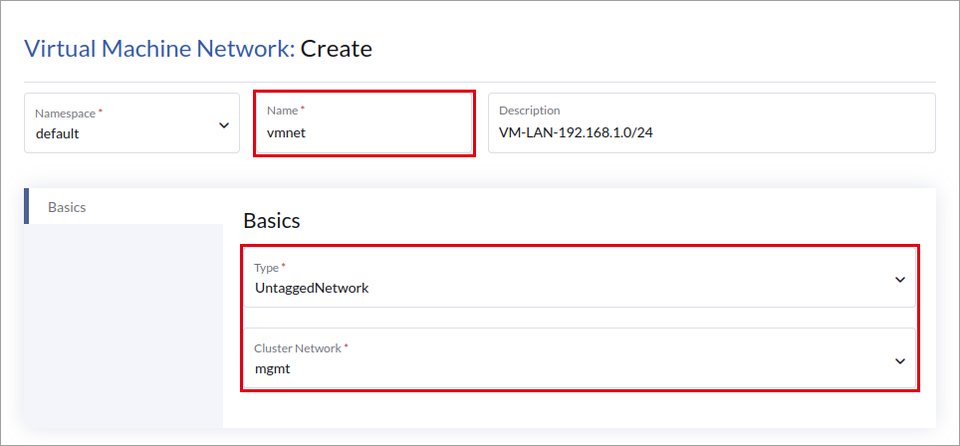

(1) [Networks] → [Virtual Machine Networks] で [Create] をクリックし、名前（vmnet）、Type、クラスタ ネットワークを指定して [Create] をクリックします。
| 項目 | 説明 | 設定値 |
|---|---|---|
| Type | L2VlanNetwork（VLAN を指定）／UntaggedNetwork（タグなし）／OverlayNetwork | UntaggedNetwork |
| Cluster Network | 仮想マシンの通信に使うクラスタ ネットワーク。mgmt を選ぶと管理ボンド（ens18・ens19）を通る | mgmt |

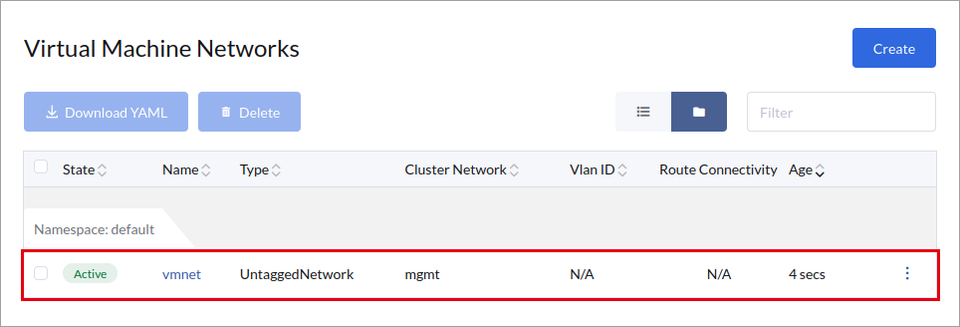

(2) vmnet が Active になります。
仮想マシンの通信を管理と分けたいときは、別の NIC でクラスタ ネットワークを作り、L2VlanNetwork の VM ネットワークを作ります。この検証では NIC の数の都合で mgmt に載せています。
