【OKD 5.0】オンライン環境：Agent-based Installer＋platform: baremetal で 3 ノードクラスタを作る手順

2026-10-22

Agent-based Installer で、3 台のノード（コントロールプレーンと仮想マシンの実行を兼ねる構成）の OKD 5.0 クラスタを作る手順です。platform: baremetal を使い、API と Ingress の仮想 IP（VIP）はクラスタ自身が持つため、外部のロードバランサーは使いません。ノードはインターネットに出られる（オンライン）前提です。

この記事の前提

踏み台サーバーの構築が終わっていること（DNS とツール）
参照: OKD Documentation（Installing an on-premise cluster with the Agent-based Installer）

Agent-based Installer の流れ

踏み台で、クラスタの設定（install-config.yaml）とノードの設定（agent-config.yaml）を書く
openshift-install agent create image で、設定を埋め込んだ起動用の ISO を作る
3 台のノードをその ISO で起動する。agent-config.yaml の rendezvousIP のノード（ランデブーホスト）が、一時的にインストールの司令塔（ブートストラップ）になる
ほかの 2 台がディスクに OS を書き込んでクラスタを作り、最後にランデブーホストも書き込んで参加する
踏み台で openshift-install agent wait-for を使い、完了を待つ

BMC（iLO などの遠隔管理）や PXE サーバー、外部のロードバランサーは要りません。

構成

項目	値
OKD	5.0.0-okd-scos.3（Kubernetes 1.36、CentOS Stream CoreOS 10）
クラスタ名・ベースドメイン	okdbm・hvdoc.lab
ノード	master-1〜3（192.168.1.191〜193）。各 8 vCPU・24 GB・ディスク 120 GB（OS）＋100 GB
NIC	ens18：LAN（管理・API・仮想マシン）／ens19・ens20：iSCSI の 2 系統（10.40.81.x・10.40.82.x）
API VIP ／ Ingress VIP	192.168.1.194 ／ 192.168.1.195

コントロールプレーンのノードは、要件として 4 vCPU・16 GB 以上が必要です。仮想マシンも動かすため、ここでは 24 GB にしています。

install-config.yaml

実行する場所：踏み台サーバー（root）

# mkdir -p /root/okd/okdbm && cd /root/okd/okdbm
# cat > install-config.yaml <<EOF
apiVersion: v1
baseDomain: hvdoc.lab
metadata:
  name: okdbm
compute:
- name: worker
  replicas: 0
controlPlane:
  name: master
  replicas: 3
networking:
  networkType: OVNKubernetes
  machineNetwork:
  - cidr: 192.168.1.0/24
  clusterNetwork:
  - cidr: 10.128.0.0/14
    hostPrefix: 23
  serviceNetwork:
  - 172.30.0.0/16
platform:
  baremetal:
    apiVIPs:
    - 192.168.1.194
    ingressVIPs:
    - 192.168.1.195
pullSecret: '{"auths":{"fake":{"auth":"aWQ6cGFzcwo="}}}'
sshKey: '$(cat /root/.ssh/id_ed25519.pub)'
EOF

項目	説明	設定値
compute.replicas	ワーカー専用ノードの台数。0 にすると、コントロールプレーンのノードがアプリケーション（仮想マシン）も動かす	0
controlPlane.replicas	コントロールプレーンのノードの台数	3
machineNetwork	ノードの IP アドレスの範囲	192.168.1.0/24
clusterNetwork ／ serviceNetwork	Pod と Service の内部ネットワーク。ノードのネットワークと重ならない範囲にする	既定値
platform.baremetal.apiVIPs ／ ingressVIPs	クラスタが keepalived で持つ API と Ingress の VIP。machineNetwork の中の未使用の IP アドレス	192.168.1.194 ／ 192.168.1.195
pullSecret	OKD はイメージの取得に認証が要らないため、ダミーの値でよい	（上記のとおり）
sshKey	ノードの core ユーザーに登録する公開鍵	踏み台の鍵

agent-config.yaml

ノードごとに、ホスト名、NIC（MAC アドレス）、固定 IP、インストール先のディスクを書きます。ネットワークの設定は nmstate の形式です。

# cat > agent-config.yaml <<'EOF'
apiVersion: v1beta1
kind: AgentConfig
metadata:
  name: okdbm
rendezvousIP: 192.168.1.191
hosts:
  - hostname: master-1
    role: master
    rootDeviceHints:
      deviceName: /dev/disk/by-path/pci-0000:09:01.0-scsi-0:0:0:0
    interfaces:
    - name: ens18
      macAddress: BC:24:11:0D:01:11
    - name: ens19
      macAddress: BC:24:11:0D:02:11
    - name: ens20
      macAddress: BC:24:11:0D:03:11
    networkConfig:
      interfaces:
      - name: ens18
        type: ethernet
        state: up
        identifier: mac-address
        mac-address: BC:24:11:0D:01:11
        ipv4:
          enabled: true
          dhcp: false
          address:
          - ip: 192.168.1.191
            prefix-length: 24
        ipv6:
          enabled: false
      - name: ens19
        type: ethernet
        state: up
        identifier: mac-address
        mac-address: BC:24:11:0D:02:11
        ipv4:
          enabled: true
          dhcp: false
          address:
          - ip: 10.40.81.11
            prefix-length: 24
        ipv6:
          enabled: false
      - name: ens20
        type: ethernet
        state: up
        identifier: mac-address
        mac-address: BC:24:11:0D:03:11
        ipv4:
          enabled: true
          dhcp: false
          address:
          - ip: 10.40.82.11
            prefix-length: 24
        ipv6:
          enabled: false
      dns-resolver:
        config:
          server:
          - 192.168.1.190
      routes:
        config:
        - destination: 0.0.0.0/0
          next-hop-address: 192.168.1.1
          next-hop-interface: ens18
  # master-2・master-3 も同じ形で、MAC アドレス（…:12・…:13）と IP アドレス（.192・.193、10.40.81.12・.13、10.40.82.12・.13）を変えて続けて書く
EOF

項目	説明
rendezvousIP	インストールの司令塔になるノードの IP アドレス（最初のノード）
rootDeviceHints.deviceName	OS を書き込むディスク。`/dev/sda` ではなく `/dev/disk/by-path/…` で指定する（下の注意を参照）
interfaces	ノードの NIC と MAC アドレス。この MAC アドレスでノードを見分ける
networkConfig	nmstate 形式のネットワーク設定。`identifier: mac-address` で、NIC の名前ではなく MAC アドレスで設定先を決める
dns-resolver ／ routes	DNS サーバー（踏み台）とデフォルトゲートウェイ

インストール先のディスクは by-path で指定します。 この検証では最初 deviceName: /dev/sda にしたところ、3 台のうち 1 台だけ、2 本目のディスク（100 GB）が /dev/sda になり、そちらに OS が書き込まれました。起動順は 1 本目のディスクが先のため、そのノードは ISO から起動し直してしまい、ランデブーホストのコンソールに「Installation cannot proceed: Cluster status: installing-pending-user-action」と表示されて止まりました。/dev/sdX の順番は起動ごとに入れ替わることがあるため、by-path（接続先の位置）や WWN、シリアル番号で指定します。

ISO の作成

# openshift-install agent create image --dir /root/okd/okdbm

期待する出力（抜粋）：

level=info msg=Configuration has 3 master replicas, 0 arbiter replicas, and 0 worker replicas
level=info msg=The rendezvous host IP (node0 IP) is 192.168.1.191
level=info msg=Extracting base ISO from release payload
level=warning msg=Failed to extract base ISO from release payload - check registry configuration
level=info msg=Downloading base ISO
level=info msg=Generated ISO at agent.x86_64.iso.

「Failed to extract base ISO from release payload」の警告は、ダミーのプルシークレットのためです。続けて基になる ISO をダウンロードして作るので、問題ありません。作業ディレクトリーの install-config.yaml と agent-config.yaml は ISO の作成で消費（削除）されるため、必要なら先に別の場所へコピーしておきます。

ノードの起動

作った agent.x86_64.iso を 3 台のノードに入れ（仮想マシンなら CD-ROM に設定）、起動順を「1 本目のディスク → CD-ROM」にして起動します。ディスクが空の最初の起動は CD-ROM から、OS の書き込み後はディスクから起動します。

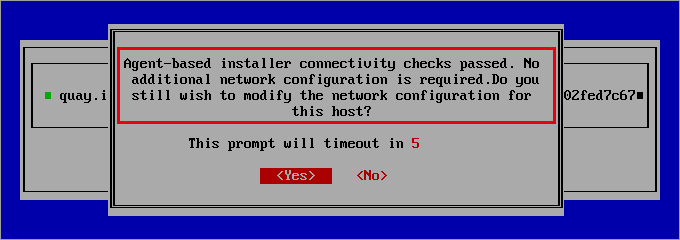

(1) 各ノードは起動すると接続確認（レジストリーへの到達など）を行います。問題がなければ「Agent-based installer connectivity checks passed」と表示され、数秒で自動的に先へ進みます（ネットワークを直すときだけ Yes を選びます）。

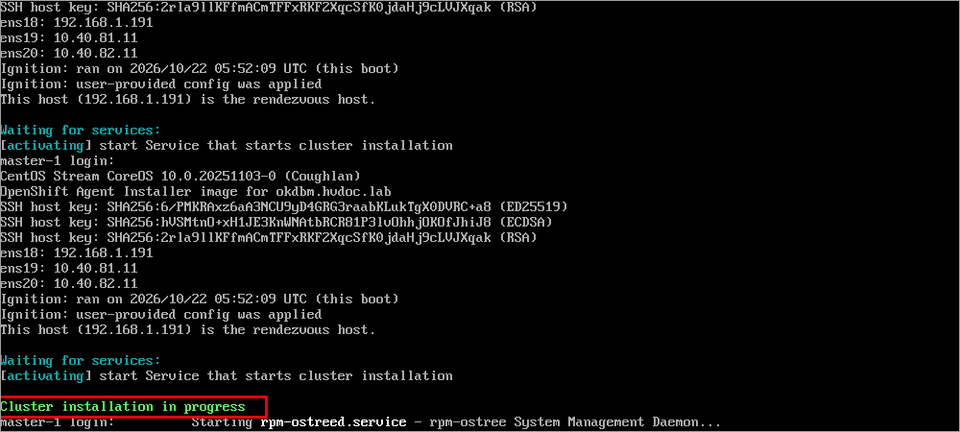

(2) ランデブーホスト（master-1）のコンソールに「Cluster installation in progress」と表示され、インストールが進みます。ほかの 2 台はディスクへの書き込みと再起動を行い、ランデブーホストは最後に書き込んで再起動します。

完了待ち

実行する場所：踏み台サーバー（root）。踏み台自身が自分の DNS で API の名前を引けることが必要です（踏み台の記事）。

# cd /root/okd/okdbm
# openshift-install agent wait-for bootstrap-complete --dir .
# openshift-install agent wait-for install-complete --dir .

期待する出力（抜粋）：

level=info msg=Bootstrap is complete
level=info msg=cluster bootstrap is complete
level=info msg=All cluster operators have completed progressing
level=info msg=Install complete!
level=info msg=    export KUBECONFIG=/root/okd/okdbm/auth/kubeconfig
level=info msg=Access the OpenShift web-console here: https://console-openshift-console.apps.okdbm.hvdoc.lab
level=info msg=Login to the console with user: "kubeadmin", and password: "xxxxx-xxxxx-xxxxx-xxxxx"

この環境では、ノードの起動から完了まで約 1 時間でした。

確認

# export KUBECONFIG=/root/okd/okdbm/auth/kubeconfig
# oc get nodes
# oc get clusterversion
# oc get co

期待する出力（抜粋）：

NAME       STATUS   ROLES                         AGE   VERSION
master-1   Ready    control-plane,master,worker   13m   v1.36.3
master-2   Ready    control-plane,master,worker   37m   v1.36.3
master-3   Ready    control-plane,master,worker   27m   v1.36.3
NAME      VERSION            AVAILABLE   PROGRESSING   SINCE   STATUS
version   5.0.0-okd-scos.3   True        False         10m     Cluster version is 5.0.0-okd-scos.3

oc get co では、すべての ClusterOperator が AVAILABLE=True、PROGRESSING=False、DEGRADED=False になっていることを確認します（この版では 34 個）。

Web コンソールへのログイン

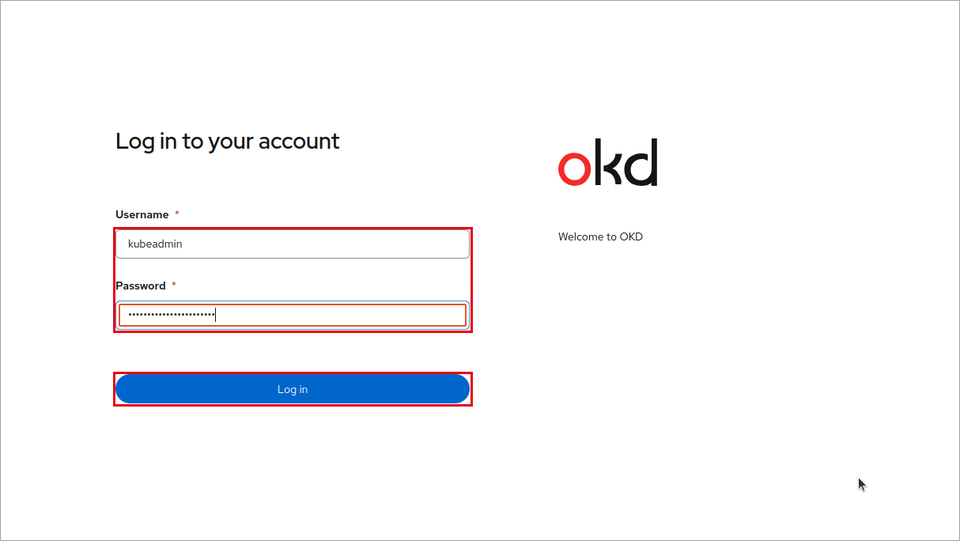

(1) ブラウザーで https://console-openshift-console.apps.okdbm.hvdoc.lab を開きます（ブラウザーの PC も、hvdoc.lab を踏み台の DNS で引ける必要があります）。証明書の警告は、console と oauth-openshift の 2 回表示されます。ユーザー名 kubeadmin と、完了待ちで表示されたパスワード（/root/okd/okdbm/auth/kubeadmin-password）でログインします。

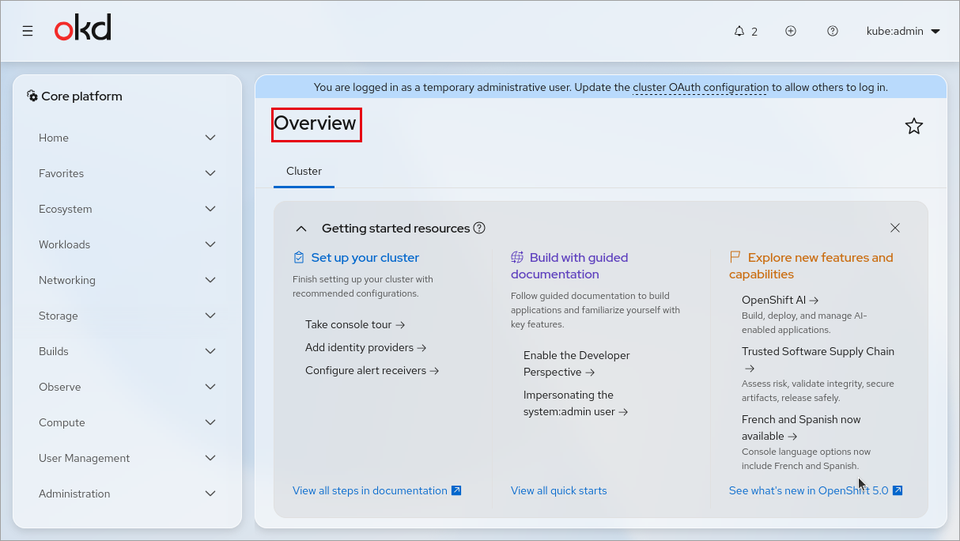

(2) [Overview] が表示されます。kubeadmin は一時的な管理者のため、運用では ID プロバイダー（HTPasswd や LDAP など）を設定してユーザーを作ります。

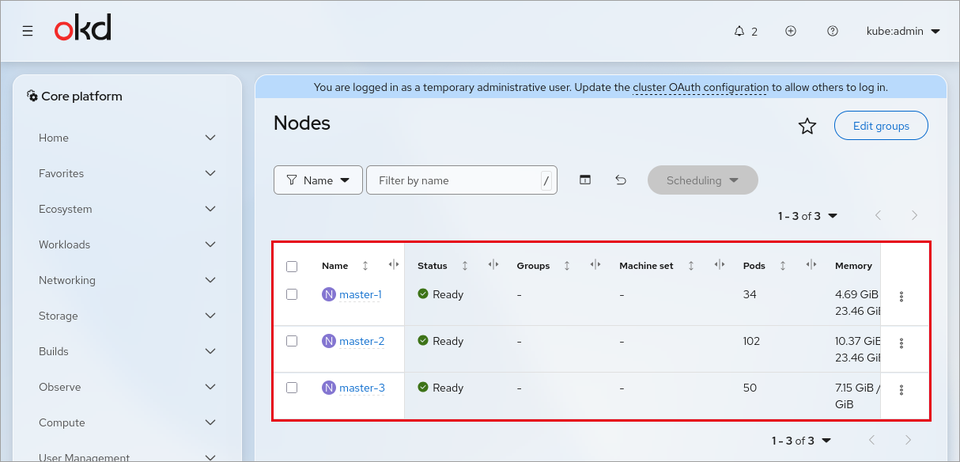

(3) [Compute] → [Nodes] で、3 台が Ready になっていることを確認します。

platform: baremetal と none の違い

項目	baremetal	none
API・Ingress の VIP	クラスタが keepalived で持つ（install-config に apiVIPs・ingressVIPs を書く）	持たない。外部のロードバランサー（HAProxy など）を用意し、DNS の api・*.apps をロードバランサーに向ける
外部のロードバランサー	不要	必要（API 6443・Machine Config Server 22623・Ingress 80/443）
ノードの増減	BMC があれば、クラスタから電源・プロビジョニングを管理できる（Metal3）	クラスタは基盤を管理しない（手動で ISO を作って起動する）
向いている場面	専用の LB を用意しない、小さな構成やエッジ	既存の LB を使いたい、VIP 用の L2 のネットワークを用意できない

platform: none の手順は次の記事です。
